Варіатор передній для Honda Lead AF48 та Dio AF54/56

Варіатор передній для Honda Lead AF48 та Dio AF54/56

Передній варіатор призначений для ремонту й обслуговування автоматичної трансмісії скутерів Honda Lead AF48 та Honda Dio AF54/56. Вузол працює у складі пасового приводу та змінює передатне відношення під час підвищення або зниження обертів. Ролики рухаються напрямними, рухома частина варіатора змінює робоче положення, а ремінь переходить на інший радіус шківа. Від справності механізму залежать рівне рушання, послідовний розгін і правильна робота ременя.

Варіатор використовують для планової заміни зношеного вузла або відновлення трансмісії під час ремонту. Його варто перевірити, якщо скутер почав відчутно смикатися під час рушання, розгін став нестабільним, з боку кришки трансмісії з’явився сторонній шум або на робочих поверхнях помітні виробіток і пошкодження напрямних. Оскільки подібні прояви можуть стосуватися й інших деталей, перед заміною потрібно оглянути пасовий привод у комплексі.

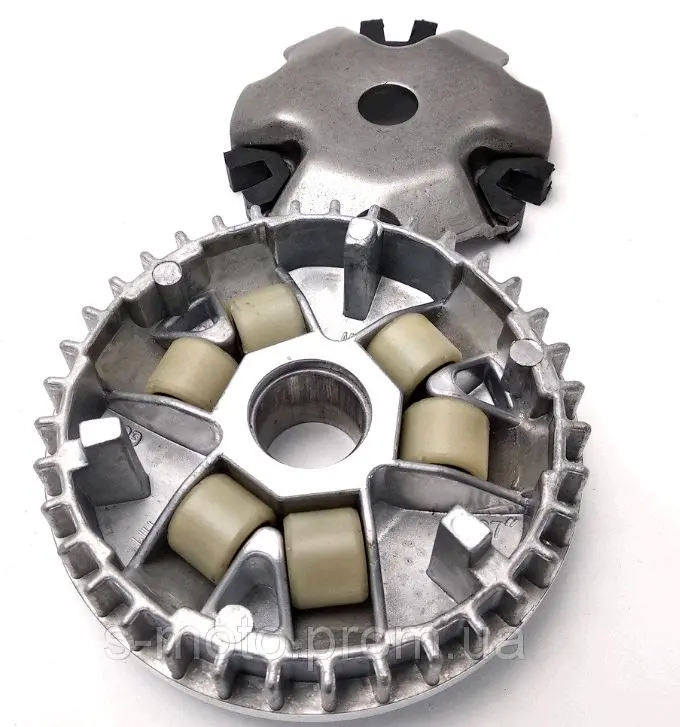

Конструкція складається зі шківа, напрямної пластини та шести роликів. Під час роботи ролики переміщуються своїми доріжками й змінюють положення рухомої частини варіатора. Така комплектація зручна для ремонту, адже дає змогу одночасно замінити основні взаємодіючі елементи вузла. Це доречно за нерівномірного виробітку, коли заміна лише однієї деталі може не усунути причину нестабільної роботи приводу.

Огляд і правильний підбір

Перед купівлею перевірте позначення скутера: варіатор розрахований на Honda Lead AF48 та Honda Dio AF54/56. Після цього порівняйте нову й демонтовану деталі за посадковими місцями, формою напрямної пластини, центральною втулкою та робочою частиною шківа. У різних версій техніки або раніше встановлених комплектуючих можливі відмінності, тому самого збігу моделі недостатньо. Особливо ретельне порівняння потрібне, якщо трансмісію вже ремонтували чи використовували в ній нестандартні компоненти.

Під час огляду знятого варіатора перевірте ролики та їхні доріжки, вільність переміщення, стан напрямних і цілісність контактних поверхонь. Тріщини, відколи, значний виробіток або виражений нерівномірний знос є підставою для заміни пошкоджених елементів. Навіть один дефектний ролик чи пошкоджена ділянка напрямної впливають на узгоджену роботу механізму та рух рухомої частини варіатора.

Установлення та перевірка

Під час монтажу варіатора одночасно огляньте ремінь, відповідну частину приводу й кріплення. Ремінь не повинен мати пошкоджень або вираженого зносу, що перешкоджатиме нормальній роботі нового вузла. Робочі поверхні мають бути чистими, а ролики та напрямна пластина — встановленими в належному положенні. Перед остаточним складанням переконайтеся, що деталі розміщені без перекосу та взаємодіють у передбачених робочих межах.

Після складання перевірте посадку елементів і переконайтеся, що кришка трансмісії зачиняється без перешкод. Під час перевірки роботи приводу не повинно бути стороннього шуму, ривків чи інших ознак неправильного монтажу. Правильно підібраний і встановлений передній варіатор допомагає відновити штатну роботу пасової трансмісії Honda Lead AF48 або Honda Dio AF54/56 та забезпечує узгоджене переміщення елементів вузла зі зміною обертів.
