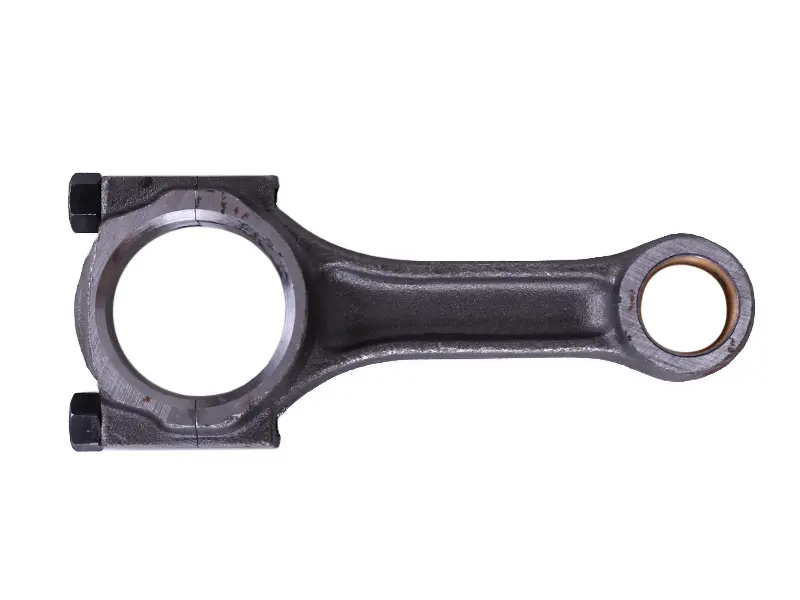

Шатун для мотоблока та дизель-генератора 188D до 6 кВт

Шатун для дизельного двигуна 188D

Цей шатун призначений для ремонту дизельного двигуна 188D, установленого на мотоблоках і генераторах потужністю до 6 кВт. Деталь працює всередині кривошипно-шатунного механізму: з’єднує поршень із колінчастим валом і передає зусилля від поршня до колінвала. Справний стан шатуна та поєднаних із ним деталей потрібен для правильної роботи внутрішніх механізмів двигуна.

Шатун обирають для капітального ремонту, заміни пошкодженої деталі, усунення наслідків зношення посадкових поверхонь або відновлення кривошипно-шатунного механізму після діагностики. Він розрахований на двигун із позначенням 188D. Однакова потужність техніки чи зовнішня схожість запчастин не гарантують правильного добору, тому перед замовленням обов’язково перевірте маркування двигуна та параметри демонтованого шатуна.

Будова та призначення

Конструкція складається з великої та малої головок. Велика головка має роз’ємну кришку з кріпильними болтами, а в малій головці встановлена втулка. Таке виконання дає змогу шатуну виконувати основну функцію в поршневому двигуні — поєднувати поршень і колінчастий вал у спільному робочому механізмі.

Виріб постачається як окрема ремонтна позиція для відновлення вузла. Вкладиші, поршневий палець та інші супутні компоненти двигуна потрібно добирати окремо за результатами розбирання й перевірки. Якщо несправність спричинена зношенням кількох взаємопов’язаних деталей, заміна лише шатуна може не усунути її першопричину.

Як правильно дібрати шатун

Насамперед знайдіть на двигуні маркування 188D. Потім порівняйте новий шатун зі знятою деталлю. Перевірте форму та розташування великої й малої головок, виконання роз’ємної кришки, наявність втулки та відповідність посадкових місць. Розміри посадок слід визначати під час розбирання двигуна, а не оцінювати лише за зовнішнім виглядом.

Під час добору враховуйте призначення техніки: шатун застосовується у двигунах 188D на мотоблоках і дизельних генераторах до 6 кВт. Водночас головним орієнтиром залишається модель двигуна. Збігу за типом обладнання або заявленою потужністю без перевірки позначення двигуна та знятої деталі недостатньо.

Що перевірити під час ремонту

Перед установленням огляньте колінчастий вал, поршневий палець, вкладиші та циліндропоршневу групу. Перевірте посадкові поверхні й стан деталей, які безпосередньо працюють разом із шатуном. Такий огляд допоможе визначити повний обсяг ремонту та зрозуміти, які супутні компоненти також потребують заміни.

Окремо перевірте втулку малої головки, посадку поршневого пальця та ділянку з’єднання великої головки з колінчастим валом. Роз’ємну кришку й кріпильні болти потрібно встановлювати з дотриманням ремонтної технології двигуна 188D. Перед складанням очистьте всі спряжені поверхні та переконайтеся, що на пов’язаних деталях немає пошкоджень, здатних вплинути на роботу нового шатуна.

Установлення та перевірка після ремонту

Монтаж виконують під час розбирання двигуна. Під час складання необхідно дотримуватися ремонтної технології, передбаченої для конкретного двигуна 188D, та використовувати відповідні для нього витратні матеріали. Правильне встановлення особливо важливе для внутрішніх деталей кривошипно-шатунного механізму, адже шатун постійно взаємодіє з поршнем, поршневим пальцем і колінчастим валом.

Після завершення ремонту перевірте роботу двигуна в порядку, зазначеному в його інструкції. Цей шатун підходить для відновлення мотоблока або дизельного генератора, якщо сумісність визначена за позначенням двигуна 188D і параметрами демонтованої деталі.
