Циліндро-поршнева група ATV 200 Ø61

Циліндро-поршнева група ATV 200 Ø61

Комплект ЦПГ призначений для ремонту двигуна квадроцикла ATV 200. Він поєднує циліндр і деталі поршневого вузла, що працюють у зоні камери згоряння та формують правильне сполучення основних елементів верхньої частини двигуна. Заявлений діаметр циліндра й поршня — 61 мм. Такий комплект обирають під час ремонту після зношення робочих поверхонь циліндра, поршня або кілець, а також коли доцільно одночасно замінити узгоджені між собою деталі.

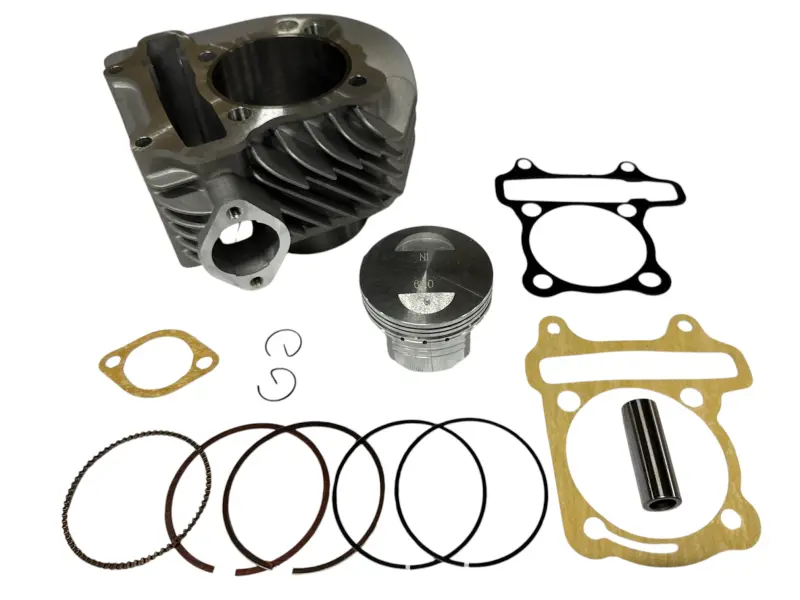

До складу комплекту входять циліндр із розвиненим зовнішнім оребренням, поршень, поршневі кільця, палець, стопорні кільця та прокладки. Наявність цих деталей дає змогу зібрати циліндро-поршневий вузол із заміною основних ущільнювальних елементів. Поршень рухається всередині циліндра, кільця забезпечують його робоче сполучення з дзеркалом циліндра, а палець з’єднує поршень із шатуном. Прокладки встановлюються між поверхнями, що з’єднуються під час складання двигуна.

ЦПГ належить до відповідальних деталей мотора, тому позначення ATV 200 та розмір Ø61 слід використовувати як початкову точку підбору, а не як єдиний критерій. У квадроциклів з однаковою назвою моделі можуть відрізнятися двигун, висота циліндра, розташування шпильок, форма каналів, тип головки та розміри поршневого пальця. Перед замовленням порівняйте стару деталь із комплектом за посадковими площинами, кріпильними отворами, конфігурацією циліндра та параметрами поршня. Якщо двигун уже ремонтували або техніка має нестандартну комплектацію, особливо важливо звірити фактичні розміри демонтованих деталей.

Переваги:

• комплект ЦПГ для ATV 200 із заявленим діаметром 61 мм;
• циліндр, поршень, кільця, палець, стопорні кільця та прокладки в одному наборі;
• підходить для планової заміни деталей верхньої частини двигуна;
• допомагає підібрати узгоджений набір деталей замість пошуку кожної позиції окремо;
• зовнішнє оребрення циліндра відповідає конструкції представленого комплекту.

Практика встановлення

Перед монтажем ретельно очистьте прилеглі поверхні, оцініть стан головки циліндра, шпильок, шатуна та системи змащення. Не встановлюйте нові деталі на забруднені поверхні й не використовуйте пошкоджені кріпильні елементи. Після складання потрібні коректне регулювання суміжних вузлів і уважний контроль роботи двигуна. Циліндро-поршнева група ATV 200 Ø61 доречна для відновлювального ремонту, коли підтверджено її відповідність конкретній модифікації квадроцикла та його двигуна.
