Реле заряджання бензогенератора 2,3–2,5 кВт AMG

Реле заряджання бензогенератора 2,3–2,5 кВт AMG

Реле заряджання AMG призначене для бензогенераторів потужністю 2,3–2,5 кВт. Деталь встановлюють під час ремонту електричної частини генератора, якщо діагностика виявила несправність штатного компонента кола заряджання. Це ремонтний вузол для заміни реле, що вийшло з ладу, тому до придбання варто точно визначити причину несправності та переконатися, що заміни потребує саме встановлена деталь, а не проводка, роз’єми чи інші елементи електросистеми.

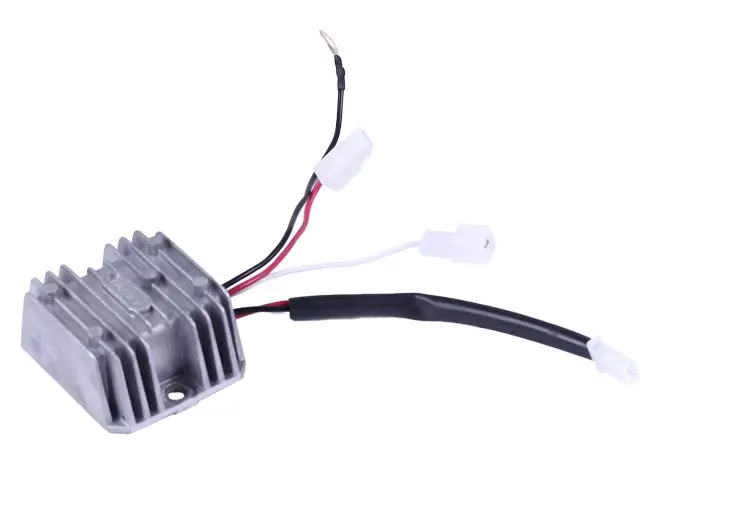

Реле має металевий корпус із ребрами охолодження. У корпусі передбачені монтажні отвори, а для з’єднання зі штатною проводкою є вивідні дроти з роз’ємами. Компонент установлюється на місце відповідного штатного елемента без зміни передбаченої схеми підключення за умови, що форма корпусу, точки кріплення та електричні з’єднання відповідають виконанню конкретного генератора.

Як правильно підібрати реле

Діапазон потужності 2,3–2,5 кВт визначає клас обладнання, для якого призначена запчастина, однак не є єдиною ознакою сумісності. Електричні компоненти генераторів однакової потужності можуть мати різне виконання. Перед замовленням порівняйте старе реле із запропонованою деталлю за формою та габаритами корпусу, розташуванням монтажних отворів, кількістю вивідних дротів, їхніми кольорами й довжиною джгута. Обов’язково зіставте типи роз’ємів, їх розміщення та розведення контактів.

Якщо демонтоване реле збереглося, використовуйте його як зразок для порівняння конструкції. Точки підключення та кріплення мають відповідати фактичній конфігурації генератора. Коли попередньої деталі немає або електричну частину обладнання вже ремонтували, орієнтуйтеся на електричну схему й поточне виконання проводки. Не обирайте реле лише за потужністю генератора: однаковий діапазон потужності не гарантує взаємозамінності електричних вузлів.

Підготовка до встановлення

Перед заміною уважно огляньте проводку, контактні колодки та місця з’єднань. Сліди перегрівання, окиснення контактів, пошкоджена ізоляція або нещільна посадка роз’ємів можуть порушувати роботу кола заряджання. Виявлені дефекти слід усунути разом із заміною реле, інакше несправність електросистеми може залишитися. Перевірте цілісність роз’ємів, відповідність кількості й розташування дротів, а також достатню довжину джгута для штатного укладання без перероблення підключення.

Порядок монтажу

Установлення виконують на вимкненому генераторі. До демонтажу старого компонента зафіксуйте початкову схему з’єднань, щоб під’єднати нове реле в тому самому порядку. Розташуйте корпус у штатному місці, сумістіть монтажні отвори та надійно закріпіть деталь. Дроти потрібно прокласти за передбаченим маршрутом, не змінюючи розведення контактів у роз’ємах. З’єднання мають бути щільними, а корпус — стійко зафіксованим.

Після монтажу повторно перевірте правильність підключення, стан контактів і надійність кріплення. Ретельний попередній підбір за корпусом, дротами, роз’ємами та точками встановлення дає змогу замінити штатне реле без перероблення електропроводки. Реле заряджання AMG підходить для обслуговування й ремонту бензогенераторів відповідного класу потужності, якщо його конструкція повністю збігається з вузлом, який замінюють.
