Датчик Холла Honda Lead 90 під статор 5+1 котушок CYCLER

Датчик Холла CYCLER для Honda Lead 90

Імпульсний датчик призначений для системи запалювання скутера Honda Lead 90 зі статором конфігурації 5+1 котушок. Деталь визначає положення обертового елемента генератора та формує керувальний сигнал, за яким електронний блок обирає момент іскроутворення. Це дає змогу системі узгодити появу іскри з положенням колінчастого вала під час запуску та роботи двигуна.

Призначення та конструкція

Датчик установлюється поруч зі статором і працює разом з обертовою частиною генератора. Коли задавальна ділянка проходить біля чутливої частини, виникає імпульс, що надходить до системи запалювання. Порушення цього сигналу може супроводжуватися пропусками іскри, ускладненим запуском, раптовою зупинкою двигуна або нестабільними обертами. Такі ознаки можуть мати й інші причини, тому перед заміною потрібна перевірка пов’язаних компонентів запалювання та проводки.

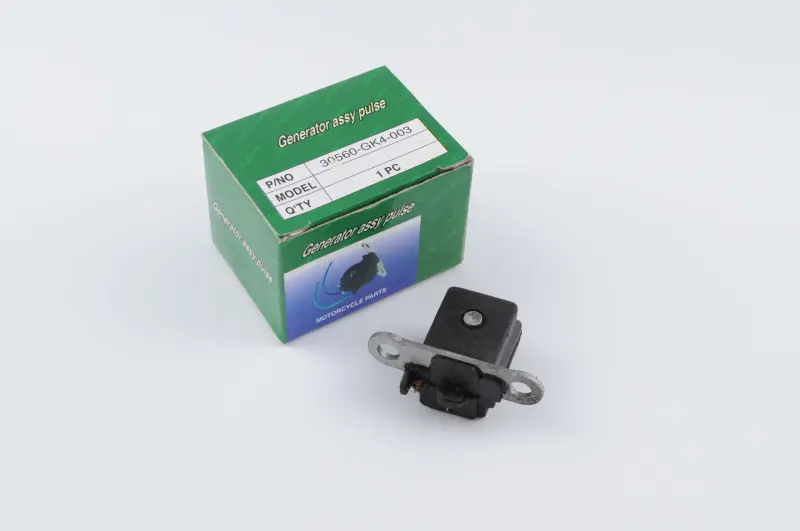

Конструкція складається з компактного корпусу датчика й металевої монтажної планки з двома отворами. Така форма розрахована на фіксацію деталі у передбаченому місці біля статора. Під час установлення потрібно зберегти правильне положення чутливої частини відносно обертового елемента, не допустити контакту з рухомими деталями та прокласти провід так само безпечно, як на справному штатному вузлі.

Як перевірити сумісність

Головний критерій добору — не лише назва Honda Lead 90, а й виконання встановленого статора. Ця версія призначена саме для конфігурації 5+1 котушок. На одній моделі скутера можуть траплятися різні варіанти генератора або раніше замінені компоненти, тому перед замовленням слід оглянути фактично встановлену деталь.

Порівняйте новий датчик зі знятим зразком і місцем його встановлення. Для впевненого добору мають збігатися:

• модель скутера — Honda Lead 90;
• конфігурація статора — 5+1 котушок;
• форма та розташування монтажної планки;
• відстань між кріпильними отворами й положення корпусу відносно кріплення;
• виконання проводу та спосіб його під’єднання до проводки скутера.

Якщо на скутері встановлено інший статор, змінену проводку або генератор від іншої модифікації, одного збігу назви моделі недостатньо. У такій ситуації орієнтуйтеся на конфігурацію генератора, геометрію старого датчика та схему під’єднання конкретного скутера.

Заміна та встановлення

Перед монтажем варто перевірити стан проводів, контактів і кріплення в зоні статора. Пошкоджена ізоляція, окиснення з’єднань, ненадійний контакт або механічне торкання обертових частин здатні створювати симптоми, подібні до несправності датчика. Сам датчик також перевіряють на відсутність пошкоджень корпусу, обриву виводу та ненадійного з’єднання.

Установлення виконують без перекосу монтажної планки, з надійною фіксацією та збереженням штатного розташування проводу. Робочий проміжок і орієнтацію визначають за конструкцією генератора та сервісними даними Honda Lead 90; підгинати планку або змінювати положення корпусу без вимірювань не слід. Після складання перевіряють вільне обертання генератора, відсутність торкання та стабільність запуску двигуна.

CYCLER для Honda Lead 90 підходить для ремонту системи запалювання зі статором 5+1 котушок, коли діагностика вказує на порушення імпульсу положення. Точне порівняння зі знятою деталлю до монтажу допомагає уникнути невідповідності кріплення та вибрати виконання, що відповідає встановленому генератору.
