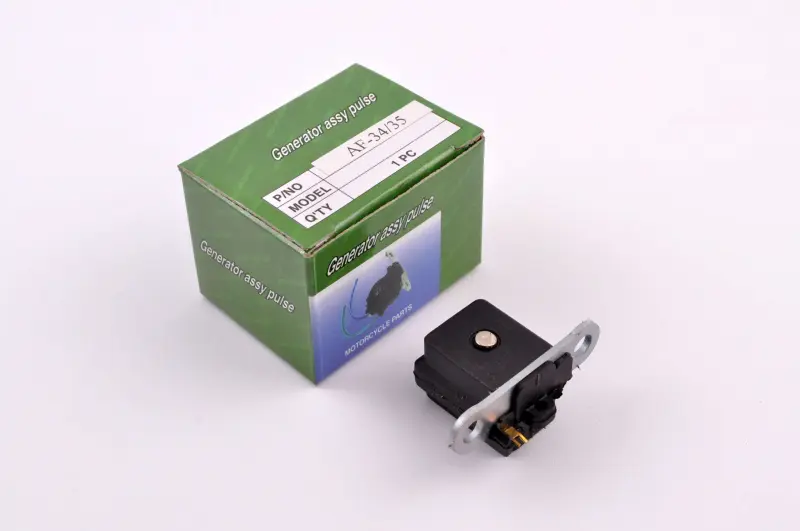

Датчик Холла статора Honda Dio ZX AF34/AF35 CYCLER

Датчик Холла статора Honda Dio ZX AF34/AF35 CYCLER

Датчик Холла CYCLER призначений для системи запалювання скутерів Honda Dio ZX із позначеннями AF34 та AF35. Він установлюється в зоні статора генератора, зчитує положення ротора та передає відповідний сигнал на комутатор. За цим сигналом система запалювання визначає момент формування іскри. Деталь застосовують під час ремонту вузла, коли встановлений датчик несправний і потребує заміни.

Робота датчика пов’язана з генератором, комутатором та іншими елементами запалювання, тому визначати несправність лише за поведінкою двигуна не варто. Підставою для діагностики можуть бути нестабільна робота мотора, перебої з іскроутворенням або неможливість запуску. Проте такі самі ознаки виникають і через несправності інших компонентів електросистеми. Перед придбанням і заміною радимо перевірити проводку, роз’єм, кріплення датчика, стан статора та з’єднання з комутатором. Послідовна діагностика допомагає точніше знайти проблемний вузол і не замінювати справні деталі.

Призначення та застосування

Ця модель розрахована на Honda Dio ZX AF34 і AF35. Датчик використовують для заміни несправного штатного елемента, розташованого у складі статора. Під час роботи він відстежує положення ротора та формує потрібний для комутатора сигнал. Тому надійне з’єднання, справна проводка й правильне положення деталі після монтажу мають таке саме значення, як і справність самого датчика.

Під час вибору потрібно враховувати повне позначення модифікації скутера. Однієї назви «Dio» недостатньо, оскільки в різних поколіннях і версіях Honda Dio використовуються відмінні деталі. Зокрема, для AF18, AF27, AF28, AF61, AF62, моделей із двигуном GY6 та інших скутерів можуть знадобитися інші датчики. Ця позиція призначена саме для Honda Dio ZX AF34/AF35, тому перед замовленням насамперед переконайтеся, що позначення вашої техніки збігається.

Як правильно підібрати датчик

Після перевірки моделі порівняйте деталь із демонтованим датчиком. Зверніть увагу на форму корпуса та кріпильної планки, розташування монтажних отворів, тип роз’єму й напрямок виходу проводу. Ці ознаки важливі для встановлення у передбачене місце та підключення до наявної проводки. Якщо старого датчика немає або позначення скутера неможливо прочитати, сумісність слід уточнити за VIN, даними конкретної моделі або у фахівця з ремонту скутерів.

Не обирайте датчик лише за схожим корпусом чи загальною згадкою Honda Dio. Відповідність моделі AF34 або AF35 має поєднуватися зі збігом конструкції демонтованої деталі: кріплення, роз’єму та розташування проводу. Така перевірка особливо важлива, якщо електросистему раніше ремонтували або встановлений вузол уже замінювали.

Встановлення

Для монтажу потрібно отримати доступ до вузла генератора та зняти несправний елемент. Новий датчик установлюють у передбаченому місці, дотримуючись штатної схеми прокладання проводу та забезпечуючи надійну фіксацію роз’єму. Кріплення має утримувати деталь у робочому положенні, а з’єднання з проводкою — забезпечувати стабільну передачу сигналу на комутатор.

Перед остаточним складанням перевірте, щоб провід був прокладений без натягу, не затискався кришкою та не торкався рухомих частин. Огляньте роз’єм і місця з’єднань: забруднення, пошкодження або ненадійний контакт можуть впливати на роботу запалювання навіть після встановлення справного датчика. Після складання перевірте кріплення, підключення проводки, наявність іскроутворення та роботу системи запалювання.

Датчик Холла статора CYCLER підходить для ремонту Honda Dio ZX AF34/AF35, коли потрібно відновити передавання сигналу про положення ротора на комутатор. Точний добір за модифікацією скутера та конструкцією демонтованої деталі, акуратне прокладання проводу й перевірка з’єднань дають змогу правильно встановити вузол і повернути систему запалювання до робочого стану.
