Датчик імпульсу запалювання 4T GY6 50, статор 6+2, 5 контактів CYCLER

Датчик імпульсу запалювання CYCLER для GY6 50

Деталь призначена для безконтактної системи запалювання чотиритактних скутерних двигунів GY6 50. Датчик формує імпульс, за яким електронний блок CDI визначає потрібний момент утворення іскри. Його справна робота необхідна для своєчасного запалювання під час запуску та подальшої роботи двигуна.

Модель розрахована на конфігурацію зі статором 6+2 котушки та п’ятьма контактами. Вона підходить для двигунів сімейства GY6 50 об’ємом 50 см³, зокрема поширених модифікацій 139QMA, 1P39QMA, 139QMB і 1P39QMB. Однаковий робочий об’єм не означає однакову будову генератора: на скутерах трапляються статори з іншою кількістю котушок і контактів. Тому під час вибору потрібно враховувати фактичну конфігурацію встановленого статора.

Призначення та конструкція

Датчик працює біля ротора генератора й передає імпульс до системи CDI під час проходження контрольної ділянки ротора. Електронний блок використовує цей сигнал для керування запалюванням. Порушення формування імпульсу може супроводжуватися відсутністю іскри, складним запуском, раптовими перебоями або нестабільною роботою двигуна. Подібні прояви також виникають через несправність проводки, CDI, котушки запалювання, генератора чи свічки, тому заміні має передувати послідовна діагностика.

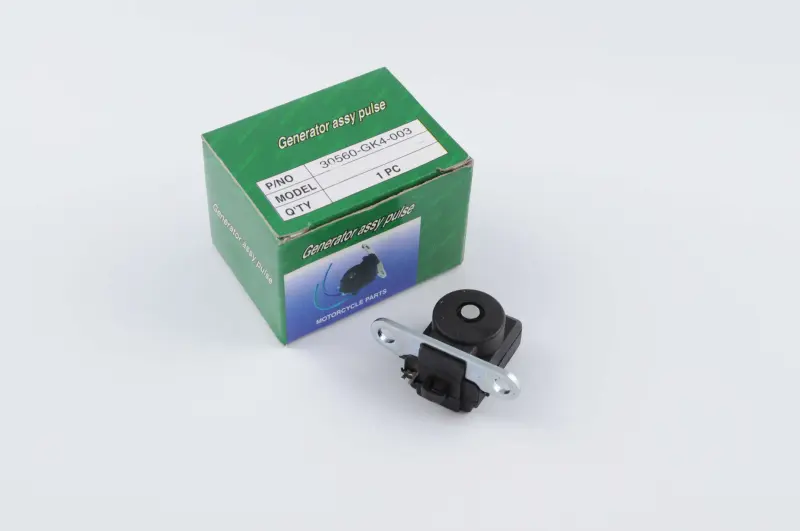

Конструкція складається з компактного корпусу датчика та металевої монтажної пластини з двома отворами для кріплення. Пластина утримує деталь біля ротора в передбаченому положенні. Геометрія кріплення має таке саме значення, як і модель двигуна: розбіжність отворів або інше розташування чутливої частини не дасть правильно встановити датчик.

Що перевірити під час вибору

• Тип двигуна: чотиритактний GY6 50, а не схожа за формою версія для іншої серії чи кубатури.
• Виконання статора: схема 6+2 котушки має відповідати генератору, встановленому на двигуні.
• Кількість контактів: потрібна п’ятиконтактна конфігурація; варіант із чотирма контактами є іншою модифікацією.
• Кріплення: порівняйте форму пластини, розташування двох отворів і положення корпусу зі знятою деталлю.
• Підключення: перевірте виконання виводу та спосіб його з’єднання з проводкою статора, не покладаючись лише на назву моделі скутера.

Якщо двигун або кришку генератора раніше замінювали, встановлена конфігурація може відрізнятися від заводської для конкретного скутера. У такій ситуації основою підбору є фактичний статор, кількість контактів і геометрія кріплення. Для GY6 50 це особливо актуально, оскільки паралельно застосовуються датчики під статори 5+1, а також модифікації 6+2 із чотирма контактами.

Заміна та перевірка

Перед демонтажем потрібно вимкнути живлення, відкрити доступ до генератора та запам’ятати прокладання проводу. Посадкове місце очищають від забруднень, після чого датчик монтують у тому самому положенні, що й штатну деталь. Провід укладають без натягу, різких перегинів і контакту з рухомими частинами. Кріплення затягують рівномірно, а монтажний зазор і послідовність складання визначають за сервісними даними конкретного двигуна.

Після встановлення перевіряють надійність з’єднань, відсутність контакту з ротором і роботу запалювання під час запуску. Якщо іскра не з’явилася, діагностику продовжують для всієї системи: оглядають проводку та роз’єми, перевіряють статор, CDI, котушку запалювання, високовольтний провід і свічку. Такий порядок допомагає усунути причину несправності, а не обмежитися заміною однієї деталі.
