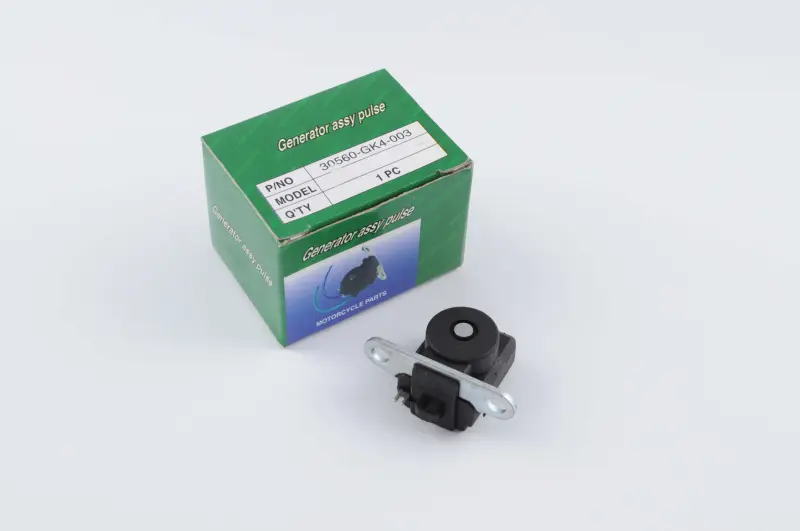

Датчик Холла запалювання 4T GY6 50 під статор 5+1 котушок CYCLER

Датчик Холла запалювання 4T GY6 50 CYCLER

Імпульсний датчик призначений для чотиритактних скутерних двигунів сімейства GY6 50 та встановлюється зі статором конфігурації 5+1 котушок. Деталь бере участь у роботі безконтактного запалювання: коли задана ділянка ротора проходить повз датчик, він формує синхронізувальний імпульс і передає його електронному блоку CDI. За цим сигналом система визначає момент утворення іскри, потрібний для запуску та стабільної роботи двигуна.

Призначення деталі

Датчик розташовується поруч із ротором генератора та слугує орієнтиром для системи запалювання. Він не замінює статор, CDI або котушку запалювання, а працює разом із ними. Якщо імпульс відсутній чи надходить нестабільно, електронний блок не отримує коректної команди для формування іскри. Це може проявлятися складним запуском, раптовим зникненням іскри, пропусками запалювання, перебоями під час набору обертів або зупинкою двигуна.

Такі ознаки не завжди вказують лише на несправність датчика. Перед заміною варто перевірити свічку, високовольтну котушку, CDI, статор, роз’єми та проводку. Підставою для встановлення нової деталі є результат діагностики: пошкоджений корпус, порушений вивід, ненадійний контакт або відсутність нормального імпульсу під час перевірки. Послідовна діагностика допомагає не замінювати справні компоненти системи запалювання.

Що врахувати під час вибору

Головний критерій цієї версії — використання зі статором 5+1 котушок на чотиритактному GY6 50. Кількість котушок потрібно визначати за фактично встановленим статором, адже на зовні подібних скутерах трапляються інші виконання генератора та датчиків. Позначення моделі транспорту саме по собі недостатнє: навіть у межах сімейства GY6 можливі відмінності у статорі, проводці та кріпленні.

• Тип двигуна: чотиритактний GY6 50.
• Виконання статора: 5 основних котушок та одна окрема котушка у складі генераторного блока.
• Призначення: формування імпульсу синхронізації для блока запалювання.
• Конструкція: корпус датчика закріплений на металевій монтажній планці з двома точками кріплення.
• Бренд: CYCLER.

Перед замовленням порівняйте нову деталь зі знятою за формою корпусу, розташуванням кріпильних отворів, орієнтацією монтажної планки, способом підключення та прокладанням проводу. Особливо важливо переконатися, що на скутері встановлено саме варіант статора 5+1. Датчики для виконань 6+2 та інших схем можуть мати конструктивні відмінності, тому їх не слід добирати лише за подібною назвою.

Установлення та перевірка

Датчик фіксується у штатному місці біля ротора генератора. Під час монтажу планка має стояти без перекосу, а провід — проходити передбаченим маршрутом і не торкатися рухомих деталей. Робочий проміжок і положення відносно ротора встановлюють за технічними даними конкретного двигуна або за параметрами справного штатного монтажу. Довільно змінювати відстань чи підгинати кріплення не варто: положення датчика впливає на якість імпульсу.

Перед остаточним складанням перевіряють надійність кріплення, стан контактів і цілісність проводу. Після встановлення контролюють наявність іскри, запуск двигуна та стабільність обертів. Якщо несправність залишається, діагностику продовжують на інших компонентах запалювання та з’єднаннях. Ця модель підходить для ремонту GY6 50 лише за збігу конфігурації статора, кріплення й підключення, тому порівняння зі знятою деталлю є найнадійнішим способом вибору.
