Прокладка головки циліндра 4T CB250

Прокладка головки циліндра 4T CB250

Прокладку встановлюють між циліндром і головкою циліндра чотиритактного двигуна CB250. Вона ущільнює стик у верхній частині мотора та забезпечує правильне з’єднання деталей після складання. Ця запчастина потрібна під час ремонту циліндро-поршневої групи, демонтажу головки циліндра або заміни пов’язаних із нею елементів.

Деталь призначена для мотоциклетних двигунів класу CB250 робочим об’ємом 250 см³. Такі мотори використовують у техніці китайського виробництва, зокрема в низці моделей Viper, Zongshen, Geon, Lifan, Loncin, Shineray, Irbis, KAYO та ZUBR. Однак самого позначення CB250 або збігу робочого об’єму недостатньо для точного вибору. До цього класу належать різні модифікації двигунів, які можуть відрізнятися розташуванням каналів і кріпильних отворів.

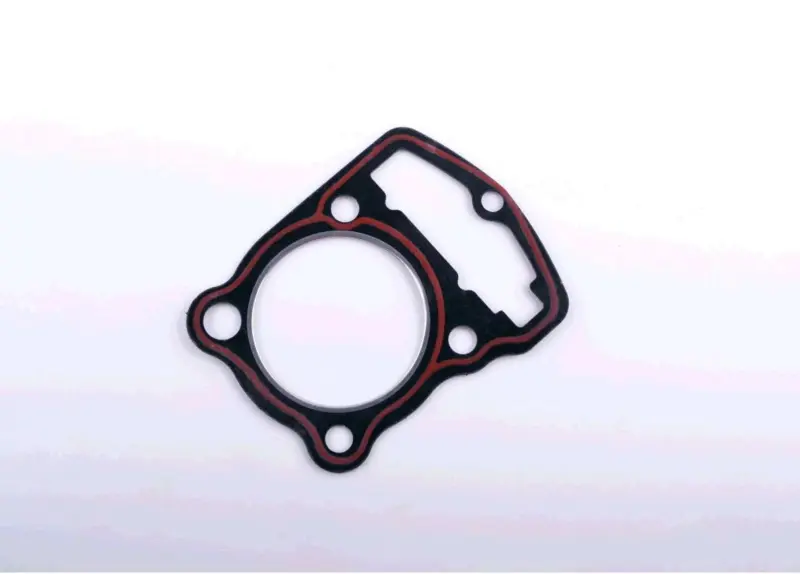

Контур прокладки відповідає посадковій площині вузла. Вона має центральний отвір під циліндр, отвори для кріплення та канали складної форми. Під час установлення всі ці елементи повинні точно суміститися з циліндром і головкою та не перекривати передбачені проходи. Тому перед придбанням варто порівняти нову прокладку зі знятою деталлю за всім контуром, а не лише за зовнішньою формою чи великим центральним отвором.

Коли потрібна заміна

Нову прокладку встановлюють після кожного розбирання з’єднання між циліндром і головкою. Деталь, яка вже працювала в двигуні, була обтиснена під час затягування, тому її повторне використання не дає змоги розраховувати на належне прилягання. Заміна також потрібна при ремонті верхньої частини мотора та циліндро-поршневої групи, коли головку знімають для доступу до інших деталей.

Перед складанням уважно огляньте спряжені площини. З них потрібно прибрати залишки попереднього ущільнення та забруднення, які можуть завадити рівному приляганню. Також слід перевірити поверхні циліндра й головки на відсутність пошкоджень. Належна підготовка посадкових площин не менш важлива, ніж правильний вибір прокладки.

Як перевірити сумісність

Під час добору орієнтуйтеся на демонтовану прокладку, маркування двигуна та конструкцію головки циліндра. Послідовно зіставте зовнішній контур, форму й положення центрального отвору, кількість кріпильних отворів, відстані між ними та конфігурацію каналів. Окремо перевірте невеликі отвори, адже в близьких версіях CB250 саме їхнє розташування може бути різним.

Не варто добирати прокладку лише за маркою або назвою мотоцикла. Навіть у техніці одного виробника можуть застосовуватися різні варіанти двигуна CB250. Основним орієнтиром має бути повний збіг геометрії зі знятою деталлю та посадковою площиною конкретного мотора.

Установлення

Прокладку розміщують між очищеними поверхнями циліндра та головки в положенні, за якого одночасно збігаються центральний отвір, місця кріплення й усі канали. Її встановлюють без підрізання, розточування або іншої зміни контуру. Якщо хоча б один отвір зміщений чи частково перекритий, продовжувати складання не слід — це означає, що обрана версія не відповідає двигуну.

За повного збігу форми прокладка 4T CB250 підходить для складання двигуна після ремонту або зняття головки циліндра. Уважне зіставлення до монтажу дає змогу правильно підібрати деталь для конкретної модифікації мотора.
