Патрубок повітряного фільтра для мопеда Active KOMATCU

Патрубок повітряного фільтра для Active KOMATCU

Патрубок призначений для повітряного тракту мопеда Active. Він з’єднує вузол повітряного фільтра із системою впуску двигуна та спрямовує очищене повітря до карбюратора. Деталь встановлюють під час ремонту або обслуговування мопеда, коли потрібно відновити штатне з’єднання між корпусом фільтра та впускним вузлом.

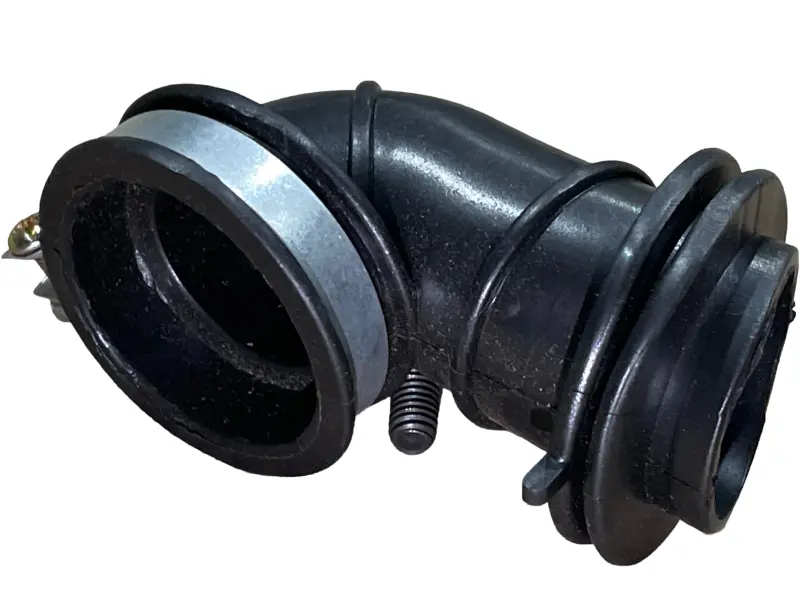

Конструкція патрубка відповідає його розташуванню в зоні фільтра та впуску Active. Сформований вигин дає змогу розмістити повітропровід між з’єднуваними вузлами без перекручування й надмірного натягу. Посадкові ділянки мають різний діаметр, також передбачені кріпильні елементи. На одному боці встановлений металевий хомут для фіксації з’єднання.

Справний патрубок забезпечує проходження повітря передбаченим шляхом. Якщо на ньому з’явилися тріщини чи надриви або краї прилягають нещільно, повітря може потрапляти до впускного тракту в обхід фільтра. Тому під час обслуговування варто оглядати не лише фільтрувальний елемент, а й корпус фільтра, сам повітропровід, посадкові краї та місця його фіксації.

Замінити старий патрубок потрібно, якщо він пересох, утратив еластичність, помітно деформувався або більше не тримається щільно на з’єднуваних вузлах. Тріщини та надриви також є підставою для заміни. Новий патрубок дає змогу відновити з’єднання повітряного фільтра зі впускною системою у штатному компонуванні.

Як правильно підібрати деталь

Цей патрубок призначений саме для мопеда Active. Перед придбанням порівняйте його зі знятою деталлю: мають збігатися загальний сформований вигин, розташування посадкових країв, сторони з’єднання та кріпильні виступи. Обидва кінці повинні відповідати корпусу повітряного фільтра і впускному вузлу конкретного мопеда.

Особливо уважно перевіряйте геометрію, якщо мопед уже ремонтували або окремі складові системи впуску замінювали раніше. За таких умов потрібно враховувати фактичне компонування встановлених елементів. Одночасно огляньте хомути та місця фіксації: зношене кріплення може не забезпечити щільної посадки навіть із новим патрубком.

Підготовка та встановлення

Перед монтажем очистьте посадкові поверхні від пилу й залишків старої деталі. Розташуйте патрубок між корпусом повітряного фільтра та впускним вузлом без перекосу. Сформований вигин має зайняти природне штатне положення, а корпус повітропроводу не повинен бути скручений або надмірно розтягнутий.

Після встановлення перевірте прилягання обох країв. Металевий хомут має надійно утримувати край патрубка, не перетискаючи його. Якщо під час монтажу використовуються додаткові старі кріпильні елементи, заздалегідь переконайтеся, що вони не зношені та здатні забезпечити щільну фіксацію.

Після складання огляньте всю ділянку повітряного тракту. Патрубок не повинен торкатися рухомих частин або деталей, що сильно нагріваються. Переконайтеся, що з’єднання залишаються на своїх місцях, повітропровід зберігає форму та ніде не перебуває під надмірним натягом. Така перевірка дає змогу одразу помітити перекіс чи неправильне розташування деталі.

Призначення патрубка

Ця деталь не є повітряним фільтром у зборі та не замінює фільтрувальний елемент. Вона з’єднує частини впускного тракту й проводить уже очищене повітря від фільтрувального вузла до карбюратора. Патрубок підходить для планової заміни зношеної або пошкодженої деталі на мопеді Active.
