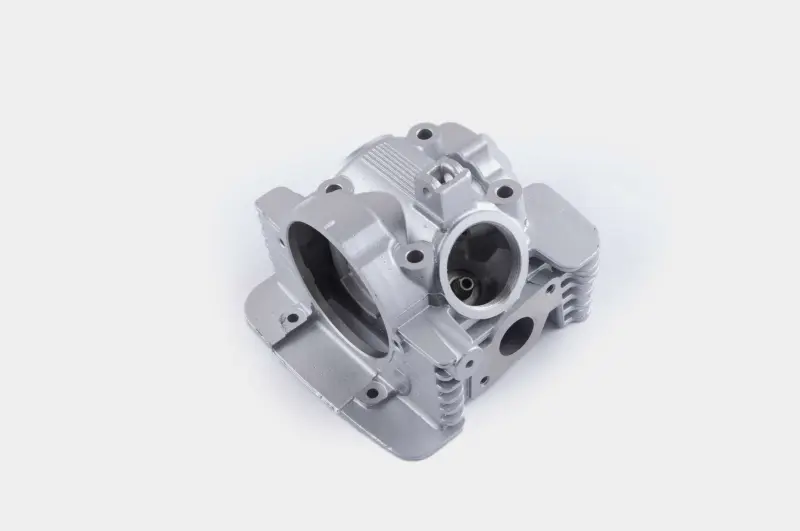

Головка циліндра Yamaha YBR125, гола

Головка циліндра для Yamaha YBR125

Гола головка циліндра призначена для ремонту верхньої частини двигуна Yamaha YBR125. Вона закриває циліндр, утворює верхню частину камери згоряння та є корпусом для деталей газорозподільного механізму. Конструкція має впускний і випускний канали, місця для встановлення клапанних деталей, свічки запалювання, розподільного вала та бічних кришок. Виконання без установленого клапанного механізму доречне, коли справні компоненти зі старої головки можна використати повторно або підібрати окремо відповідно до стану двигуна.

Корпус головки замінюють у разі пошкодження привалкової площини, появи тріщин, дефектів різьбових з’єднань, зношення посадкових місць або пошкодження ділянок, пов’язаних із клапанами та розподільним валом. Подібні несправності можуть порушувати герметичність камери згоряння, роботу впуску й випуску, відведення тепла та правильне розташування деталей газорозподілу. Перед ремонтом потрібно виконати дефектування демонтованої головки й визначити, які компоненти придатні для подальшого використання.

Критерії правильного добору

Позначення Yamaha YBR125 не варто використовувати як єдиний критерій сумісності: каталоги різних років і виконань мотоцикла містять головки циліндра з різними номерами. Перед замовленням необхідно зіставити модифікацію двигуна та будову демонтованої деталі. Перевіряють форму привалкової поверхні, розташування кріпильних отворів, конфігурацію впускного й випускного каналів, місце свічки, посадки кришок, положення розподільного вала та деталей приводу ГРМ. Порівняння виконують зі старою головкою та технічною документацією саме для свого виконання мотоцикла.

• Виконання: голий корпус головки без установленого клапанного механізму та зовнішніх кришок.
• Призначення: ремонт двигуна мотоцикла Yamaha YBR125 після підтвердження відповідної модифікації.
• Основні з’єднання: циліндр, впускний тракт, випускний тракт, свічка запалювання, розподільний вал, клапанні деталі та привод ГРМ.
• Контроль перед складанням: стан площин, каналів, різьби, посадкових місць і відсутність механічних пошкоджень.
• Добір компонентів: клапани, пружини, ущільнення, кришки, прокладки та кріплення звіряють окремо з версією двигуна і фактичною конфігурацією корпусу.

Підготовка до монтажу

Головку монтують після очищення сполучних поверхонь і перевірки геометрії. Клапанні сідла, напрямні, клапани та їхні ущільнення потребують окремого контролю: сервісна процедура Yamaha передбачає перевірку герметичності клапанів до розбирання внутрішніх деталей головки. Під час перенесення придатних компонентів потрібно зберігати їхнє початкове положення, а зношені деталі замінити до завершального складання.

Установлення пов’язане з монтажем розподільного вала, зірочки та ланцюга ГРМ. Фази виставляють за передбаченими мітками, коли поршень перебуває у верхній мертвій точці такту стиснення; під час розбирання ланцюг фіксують, щоб він не опустився до картера. Кріплення затягують у визначеній виробником послідовності та з моментами для конкретного виконання YBR125. Після складання перевіряють збіг міток, вільне обертання механізму, клапанні зазори та відсутність витоків.

Ця головка підходить для ремонту, коли потрібен саме корпус, а склад клапанного механізму підбирається окремо. Це дає змогу використати попередньо перевірені деталі або зібрати верхню частину двигуна з нових компонентів. Монтаж доцільно доручити мотористу: точність геометрії, герметичність клапанів, правильні фази й дотримання послідовності затягування безпосередньо впливають на компресію та стабільність роботи двигуна.
