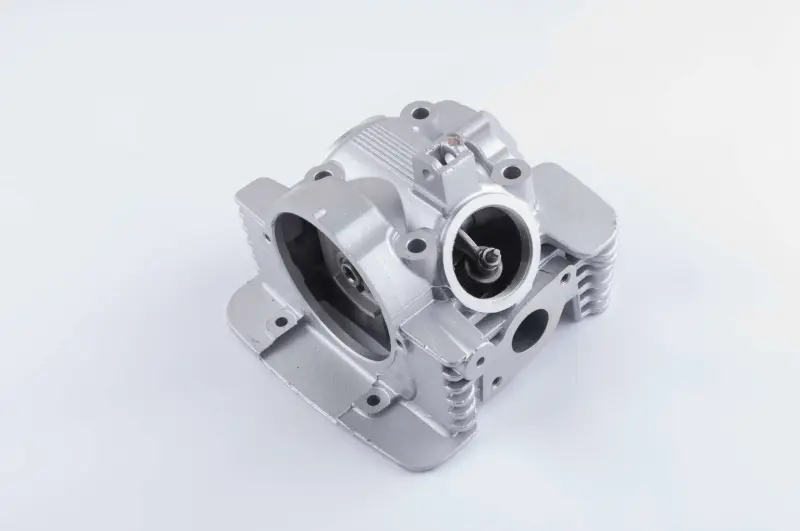

Головка циліндра KOMATCU для Yamaha YBR125 у зборі

Головка циліндра KOMATCU для Yamaha YBR125 у зборі

Зібрана головка циліндра призначена для ремонту верхньої частини чотиритактного двигуна Yamaha YBR125. Вона закриває циліндр, утворює верхню частину камери згоряння та є основою для розміщення деталей газорозподільного механізму. Такий формат зручний під час серйозного ремонту мотора, коли відновлення старого корпусу, клапанних сідел або напрямних стає недоцільним чи не забезпечує потрібної герметичності.

Головка безпосередньо впливає на стискання паливоповітряної суміші, газообмін і відведення тепла від зони згоряння. Справний стан посадкових поверхонь та внутрішніх деталей потрібен для нормальної компресії, упевненого запуску й рівної роботи двигуна. Підставою для заміни можуть бути тріщини корпусу, деформація привалкової площини, пошкодження камери згоряння, зношення напрямних або сідел клапанів, а також наслідки контакту клапанів із поршнем.

Застосування та підбір

Деталь розрахована на Yamaha YBR125 із чотиритактним двигуном об’ємом 125 см³. Для цієї позиції заявлено застосування на стандартних YBR125 2005–2014 років і версії YBR125 Custom 2008–2013 років. Оскільки в межах однієї моделі трапляються відмінності за роком випуску та виконанням двигуна, перед установленням потрібно зіставити стару й нову головки за привалковою площиною, розташуванням кріпильних отворів, формою впускного та випускного каналів, місцем свічки, бічними кришками й схемою приводу розподільного вала.

Виконання «у зборі» дає змогу замінити головку як підготовлений вузол і зменшити кількість операцій із відновлення зношеної деталі. Водночас склад конкретного постачання потрібно оцінювати окремо від витратних матеріалів: прокладку головки, кріплення та інші деталі для монтажу не слід вважати включеними без прямого зазначення в замовленні. До початку робіт варто перевірити стан циліндра, поршня, ланцюга газорозподілу, напрямних ланцюга й натягувача, щоб нова головка не працювала разом із критично зношеними суміжними деталями.

Що перевірити перед монтажем

• відповідність моделі, року випуску та виконання двигуна мотоцикла;
• геометрію привалкової поверхні й розташування всіх точок кріплення;
• конфігурацію впускного та випускного каналів, свічкового отвору й бічних кришок;
• сумісність деталей приводу газорозподілу та можливість правильного суміщення установчих міток;
• стан циліндра, поршня та сполучених поверхонь після усунення причини попередньої несправності.

Установлення та початкова перевірка

Монтаж головки належить до робіт із точним налаштуванням двигуна. Сполучені поверхні очищують без пошкодження площин, а кріплення затягують у визначеній послідовності та з моментом, передбаченим сервісною документацією Yamaha YBR125. Після складання виставляють фази газорозподілу за мітками, перевіряють натяг ланцюга й регулюють клапанні зазори відповідно до вимог конкретної версії двигуна. Помилка в положенні розподільного вала може спричинити втрату компресії або механічне пошкодження деталей.

Перед першим запуском потрібно переконатися, що двигун вільно провертається вручну, мітки залишаються суміщеними після повного оберту механізму, а сторонній опір відсутній. Після запуску контролюють герметичність з’єднання з циліндром, відсутність витоків і стабільність роботи мотора. Правильний підбір та професійне встановлення дають змогу застосувати головку під час капітального ремонту Yamaha YBR125 без спроб відновити корпус із серйозними пошкодженнями.
