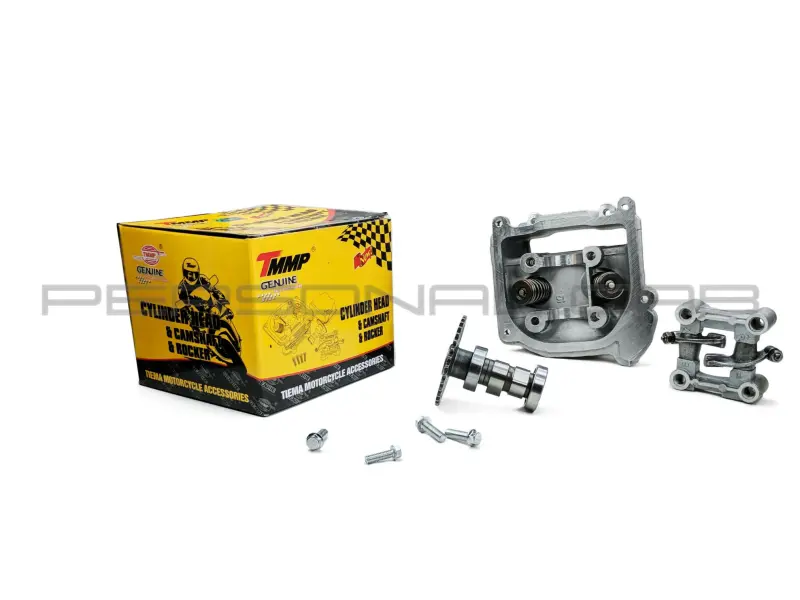

Головка циліндра 4T GY6 80 Ø47 у зборі без кришки TMP

Головка циліндра для двигуна GY6 80 Ø47

Головка призначена для ремонту чотиритактного двигуна GY6 80, який застосовується на китайських скутерах. Вона закриває циліндр з боку камери згоряння, є основою для клапанного механізму та забезпечує проходження впускного й випускного каналів. Виконання у зборі підходить для випадків, коли відновлення старої головки зі зношеними або пошкодженими деталями недоцільне. Верхня клапанна кришка до цієї конфігурації не входить.

Розмірне позначення Ø47 дає змогу відрізнити цю версію від головок для інших варіантів GY6. Під час підбору потрібно враховувати не лише умовний об’єм 80 см³, а й фактичну модифікацію двигуна. У товарних каталогах сумісність цього різновиду зазначена для моторів сімейства 139QMA/1P39QMA та 139QMB/1P39QMB. Оскільки скутери з однаковим комерційним позначенням можуть мати різні циліндро-поршневі комплекти, перед замовленням слід зіставити стару головку, циліндр і точки кріплення.

Конструкція та призначення

Виконання поєднує корпус головки з клапанами й пружинами, розподільний вал, опору з коромислами та кріпильні деталі. Розподільний вал керує відкриванням клапанів через коромисла, а клапани регулюють наповнення камери свіжою сумішшю та відведення відпрацьованих газів. Стан сідел, напрямних, привалкової площини й деталей газорозподілу безпосередньо пов’язаний із герметичністю камери, компресією та стабільною роботою мотора.

Заміна головки потрібна за наявності тріщин корпусу або камери згоряння, деформації поверхні сполучення з циліндром, пошкодження клапанних сідел чи значного зношення напрямних. Підставою для діагностики також можуть бути втрата компресії, утруднений запуск, нестабільна робота та сліди витоку в зоні з’єднання головки з циліндром. Ці прояви не вказують на одну-єдину несправність, тому до розбирання варто перевірити стан усієї циліндро-поршневої групи та механізму газорозподілу.

Практичні особливості

• Виконання з деталями газорозподілу скорочує перелік компонентів, які доводиться добирати окремо під час комплексного ремонту верхньої частини двигуна.
• Конфігурація без клапанної кришки дає змогу використати придатну справну кришку з ремонтованого мотора, якщо її посадка та стан відповідають новій головці.
• Розмір Ø47 і прив’язка до GY6 80 допомагають відокремити деталь від зовні подібних головок інших модифікацій сімейства GY6.

Що перевірити перед установленням

Порівняйте розташування шпильок і кріпильних отворів, форму привалкової поверхні, положення мастильних каналів, конфігурацію впускного та випускного патрубків, кріплення механізму газорозподілу й посадку клапанної кришки. Окремо перевірте відповідність циліндру з позначенням Ø47 і деталям приводу розподільного вала, що використовуються у двигуні. Збігу лише за назвою скутера або заявленим об’ємом мотора недостатньо для точного вибору.

Монтаж виконують на очищені поверхні сполучення з відповідними новими прокладками. Кріплення головки затягують у визначеній для конкретного двигуна послідовності та з моментом, установленим виробником техніки. Після суміщення міток газорозподілу регулюють теплові зазори клапанів, вручну прокручують колінчастий вал і переконуються, що механізм рухається вільно. Після запуску контролюють герметичність з’єднань і роботу клапанного механізму. Такий порядок допомагає правильно встановити головку та запобігти пошкодженням через помилку фаз або неправильне затягування.
