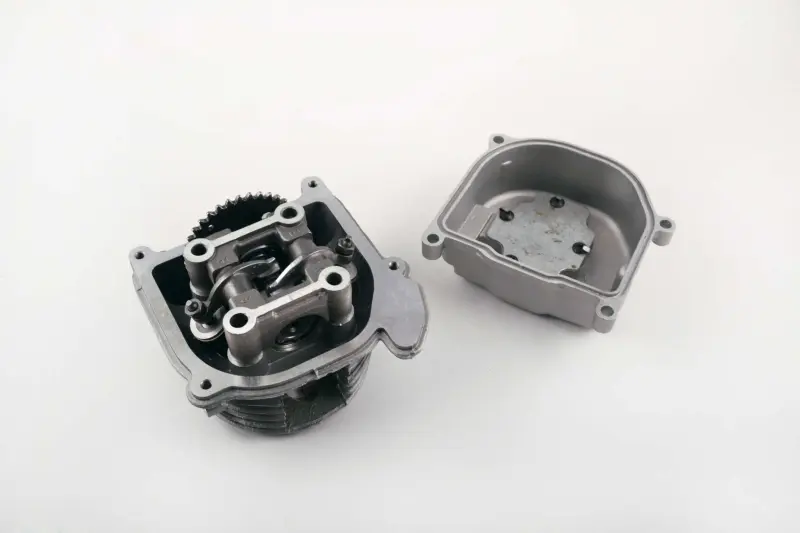

Головка циліндра 4T GY6 50 у зборі з кришкою JH mod:B

Головка циліндра 4T GY6 50 у зборі з кришкою JH mod:B

Готовий вузол для ремонту верхньої частини чотиритактного двигуна скутера GY6 об’ємом 50 см³. Головка встановлюється над циліндром, закриває камеру згоряння та є основою для клапанного механізму. Виконання JH mod:B пропонується у зборі з верхньою кришкою, тому підходить для заміни пошкодженої або суттєво зношеної штатної головки без відновлення її окремих посадкових зон.

Призначення та конструкція

Під час роботи двигуна головка разом із циліндром і поршнем формує герметичний об’єм, у якому стискається та згоряє паливоповітряна суміш. Впускний і випускний канали спрямовують потік суміші та відпрацьованих газів, а клапанний механізм своєчасно відкриває і закриває відповідні канали. Від стану площини прилягання, сідел, напрямних і різьбових з’єднань залежать компресія та нормальна робота газорозподілу.

Вузол має виконання для чотиритактних моторів сімейства GY6 50. У картці точної товарної позиції зазначена сумісність із двигунами 139QMA/1P39QMA та 139QMB/1P39QMB, а також зі скутерами низки Fada FD50QT. Верхня кришка закриває механізм газорозподілу та відокремлює його від зовнішнього середовища. На головці передбачені потрібні посадкові місця, канали й точки кріплення, характерні для цієї модифікації.

Що перевірити під час підбору

Позначень GY6 і 50 см³ недостатньо для безпомилкової покупки: у цьому сімействі трапляються різні версії головок і суміжних деталей. Перед замовленням зіставте двигун і демонтовану головку за такими ознаками:

• код двигуна — 139QMA, 1P39QMA, 139QMB або 1P39QMB;
• чотиритактна схема та штатний об’єм 50 см³;
• виконання головки JH mod:B;
• розташування кріпильних отворів, впускного та випускного каналів;
• форма камери згоряння і площини з’єднання з циліндром;
• тип установленого розподільного вала, коромисел, клапанів і верхньої кришки.

Якщо двигун раніше доопрацьовували та встановили циліндр збільшеного діаметра, нестандартний розподільний вал або іншу клапанну систему, сумісність потрібно оцінювати за фактичною конфігурацією мотора. Головку для штатного GY6 50 не варто вибирати лише за зовнішньою подібністю до деталей GY6 іншого об’єму.

Коли потрібна заміна

Установлення нової головки актуальне за наявності тріщин корпусу, пошкодженої різьби, порушення площини прилягання, критичного зношення напрямних або сідел клапанів. Такі дефекти можуть перешкоджати герметизації камери згоряння та правильній роботі клапанів. Перед заміною бажано перевірити стан циліндра, поршневої групи, розподільного вала, ланцюга й натягувача ГРМ: несправність суміжної деталі здатна зберегти попередні симптоми навіть після встановлення головки.

Рекомендації зі встановлення

Монтаж виконують на чисті сполучні поверхні зі справними напрямними втулками та відповідною прокладкою головки. Прокладки й кріплення, не заявлені в назві товару, добираються окремо. Під час складання потрібно правильно виставити фази газорозподілу, сумістити контрольні мітки колінчастого та розподільного валів, підготувати натягувач ланцюга й затягнути кріплення у послідовності та з моментом, зазначеними в настанові для конкретного двигуна.

Після монтажу регулюють клапанні зазори на холодному моторі та повторно перевіряють їх після фіксації регулювальних гайок. Точні значення зазорів беруть із сервісних даних скутера, адже вони можуть відрізнятися між модифікаціями. Перед першим запуском також перевіряють вільне обертання механізму вручну, правильне положення ланцюга ГРМ, герметичність з’єднань і надходження мастила до деталей у головці. Такий порядок допомагає виключити помилку фаз, контакт клапанів із поршнем і роботу газорозподілу без достатнього змащування.

Ця головка призначена для ремонту чотиритактного GY6 50 за підтвердженого збігу виконання mod:B. Ретельне порівняння з демонтованою деталлю та дотримання сервісної процедури дають змогу відновити герметичність верхньої частини циліндра й узгоджену роботу клапанного механізму.
