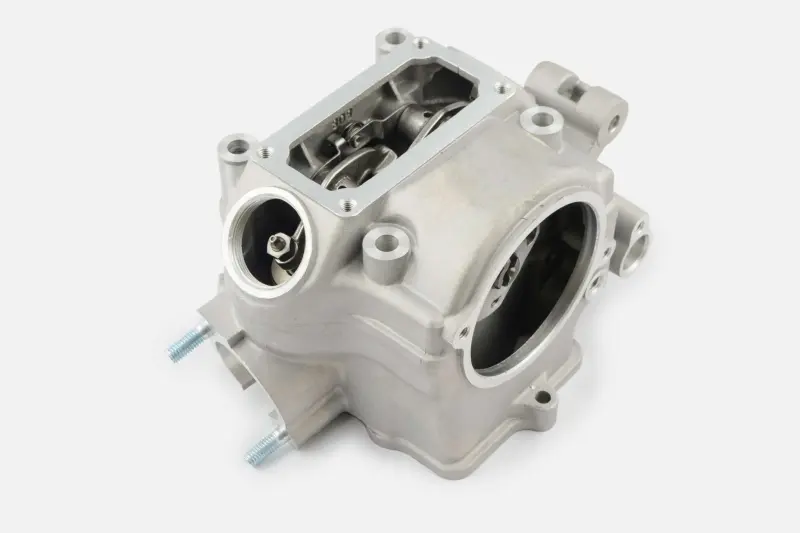

Головка циліндра 4T CB250 у зборі, OHC, водяне охолодження, тип 2

Головка циліндра для чотиритактного двигуна CB250

Головка циліндра у зборі призначена для ремонту чотиритактного двигуна сімейства CB250 з верхнім розташуванням розподільного вала OHC і водяним охолодженням. Деталь установлюється у верхній частині циліндра, закриває камеру згоряння та слугує основою для клапанного механізму. Таке виконання обирають для заміни пошкодженої або зношеної головки, коли потрібно відновити герметичність верхньої частини двигуна й правильну роботу газорозподілу.

До складу позиції входять клапани та кришка. Компонування розраховане на двигун відповідної архітектури OHC: привод газорозподілу, канали, посадкові поверхні й точки кріплення мають збігатися з деталями конкретної модифікації мотора. Наявність позначення CB250 сама по собі не означає сумісності з усіма двигунами цього класу, адже головки можуть відрізнятися виконанням системи охолодження, формою камери згоряння, розташуванням каналів і кріплень. Версія №2 є окремим конструктивним варіантом, тому під час підбору потрібно враховувати не лише робочий об’єм або назву моделі техніки.

Призначення та особливості конструкції

Головка утворює верхню частину камери згоряння та розміщує клапани, які керують впуском свіжої суміші й випуском відпрацьованих газів. Від стану клапанів, сідел і сполучної площини залежать герметичність камери, компресія та стабільність роботи двигуна. Внутрішні канали водяного охолодження призначені для циркуляції охолоджувальної рідини у складі штатної системи відповідного мотора. Корпус має технологічні порожнини, приєднувальні отвори та посадкові місця, потрібні для встановлення клапанного механізму, кришки й суміжних деталей.

Головку замінюють після перегрівання, появи тріщин, деформації привалкової поверхні, пошкодження різьбових з’єднань або критичного зношення сідел і напрямних клапанів. Підставою для діагностики також можуть бути зниження компресії, порушення герметичності камери згоряння, потрапляння охолоджувальної рідини до небажаних порожнин або неможливість правильно відрегулювати клапанний механізм. Перед заміною потрібно визначити причину несправності: установлення нової деталі без усунення перегрівання, порушення циркуляції рідини чи помилок газорозподілу може спричинити повторне пошкодження.

Що перевірити під час підбору

• Тип двигуна: чотиритактний CB250 з архітектурою OHC.
• Охолодження: виконання має бути розраховане саме на водяну систему, з відповідним розташуванням каналів і приєднань.
• Варіант конструкції: ця головка належить до версії №2; її конфігурацію потрібно зіставити зі знятою деталлю.
• Геометрія: порівнюють форму привалкової площини, розташування шпильок і отворів, впускний та випускний канали, порожнини охолодження й точки кріплення кришки.
• Газорозподіл: мають збігатися схема приводу, розташування клапанів і сполучення з деталями механізму OHC.
• Сполучення з циліндром: перевіряють розміри й контур камери згоряння, а також відповідність циліндру та прокладці конкретного двигуна.

Для впевненого вибору головку варто зіставляти зі знятою деталлю та технічними даними двигуна, а не орієнтуватися лише на позначення CB250 у назві мотоцикла. Особливо уважно потрібно перевірити відмінності між версіями №1 і №2, а також конфігурацію патрубків і каналів охолодження. Якщо стара головка вже проходила механічну обробку або була замінена раніше, початкові параметри двигуна слід уточнити окремо.

Монтаж і підготовка двигуна

Установлення виконують на очищену та перевірену поверхню циліндра із застосуванням ущільнень, передбачених конструкцією конкретного мотора. До складання контролюють площину сполучення, стан різьби, шпильок, системи охолодження та деталей приводу газорозподілу. Кріплення затягують у визначеній для двигуна послідовності та з належним моментом. Після монтажу виставляють фази газорозподілу, перевіряють клапанні проміжки й вільне обертання механізму вручну.

Перед першим запуском систему охолодження заповнюють відповідно до регламенту двигуна та видаляють із неї повітря. Далі перевіряють герметичність з’єднань, відсутність сторонніх шумів і стабільність роботи мотора. Професійне встановлення особливо важливе для цієї деталі: помилки у фазах, затягуванні кріплень або підготовці сполучних поверхонь здатні пошкодити клапани, поршень і нову головку.
