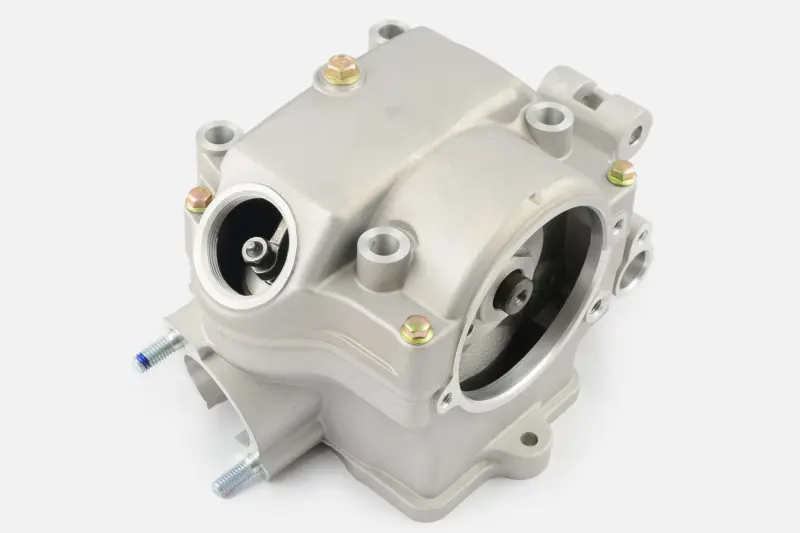

Головка циліндра CB250 4T OHC у зборі, рідинне охолодження, тип №1

Головка циліндра CB250 4T OHC у зборі

Головка циліндра призначена для чотиритактних двигунів сімейства CB250 з верхнім розташуванням розподільного механізму OHC та рідинним охолодженням. Деталь установлюється у верхній частині циліндра, бере участь у формуванні камери згоряння та слугує основою для роботи клапанного механізму. Виконання типу №1 потрібно враховувати під час добору: серед двигунів зі спільним позначенням CB250 трапляються різні варіанти головок.

Призначення та конструкція

Головка закриває циліндр з боку камери згоряння та забезпечує розміщення впускного й випускного клапанів. Від стану її привалкової площини, клапанних сідел і напрямних залежить герметичність камери, правильність газорозподілу та стабільність двигуна під навантаженням. Канали рідинного охолодження відводять тепло від нагрітих зон, тому конфігурація охолоджувальних проходів має відповідати циліндру й системі конкретного мотора.

Виконання у зборі включає клапани та кришку. Така конфігурація зручна під час ремонту пошкодженої або суттєво зношеної верхньої частини двигуна: основні заявлені деталі об’єднані в одному вузлі. Перед установленням потрібно перевірити стан усіх зібраних компонентів, вільний хід механізму та відповідність регулювань вимогам конкретного двигуна.

Що перевірити під час вибору

• Тип двигуна: чотиритактний CB250 із газорозподілом OHC.
• Система охолодження: ця версія розрахована на рідинне, а не повітряне охолодження.
• Варіант виконання: тип №1 слід зіставити зі старою головкою, адже зовні близькі модифікації №1 і №2 не можна вважати взаємозамінними без перевірки.
• Точки приєднання: порівнюють розташування кріпильних отворів, шпильок, охолоджувальних каналів, впускного та випускного вікон.
• Привід газорозподілу: мають збігатися компонування приводу розподільного механізму та всі сполучення з деталями двигуна.

Позначення CB250 застосовується для кількох модифікацій силових агрегатів, тому одного збігу класу двигуна недостатньо. До придбання варто зіставити код установленого мотора, форму демонтованої головки, розташування патрубків, конфігурацію кришки та посадкову поверхню з боку циліндра. Особливо важливо не переплутати цю деталь із головками CB250 повітряного охолодження та зі схожими деталями двигунів CG250.

Коли потрібна заміна

Підставою для ремонту або заміни стають тріщини корпусу, пошкодження привалкової площини, зношення клапанних сідел чи напрямних, а також порушення герметичності після перегрівання або тривалої експлуатації. Перед замовленням варто визначити причину несправності: зниження компресії, потрапляння охолоджувальної рідини або нестабільна робота мотора можуть бути пов’язані не лише з головкою, а й із прокладкою, циліндром чи деталями клапанного механізму.

Рекомендації щодо встановлення

Монтаж виконують на очищену та перевірену площину циліндра з відповідною новою прокладкою. Кріплення затягують у послідовності та з моментом, установленими виробником двигуна. Після складання виставляють фази газорозподілу й клапанні проміжки, перевіряють герметичність з’єднань системи охолодження, заповнюють контур і видаляють із нього повітря. До першого запуску необхідно вручну переконатися, що механізм обертається без заклинювання, а клапани не зустрічаються з поршнем.

Ця головка підходить для ремонту CB250 лише за умови збігу OHC-компонування, рідинного охолодження та виконання №1. Ретельне порівняння зі знятою деталлю допомагає виключити помилку між близькими версіями та підготувати двигун до коректного складання.
