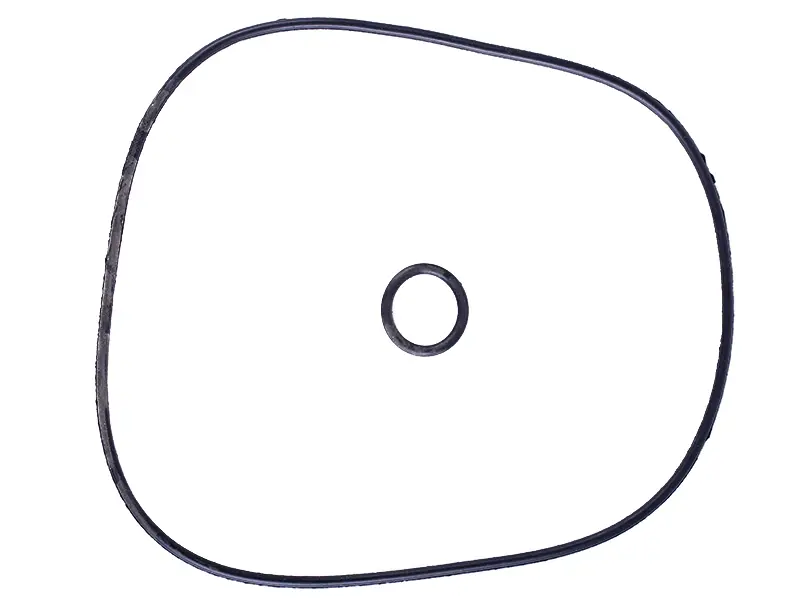

Комплект ущільнювальних кілець кришки корпусу мотопомпи V80, 2 шт.

Комплект ущільнювальних кілець кришки корпусу мотопомпи V80

Комплект призначений для відновлення щільності з’єднань кришки з корпусом мотопомпи виконання тип 3 / V80. До нього входять два ущільнення різного розміру: велике кільце замикає основний контур кришки, а мале розраховане на окреме кругле посадкове місце. За правильного встановлення деталі заповнюють передбачені канавки та ущільнюють сполучені поверхні, допомагаючи утримувати перекачуване середовище всередині корпусу й не допускати підсмоктування повітря через роз’єм.

Такий комплект потрібний після розбирання насосної частини, у разі появи підтікання вздовж стику кришки або коли попереднє ущільнення втратило пружність, сплющилося, розтягнулося чи надірвалося. Повторне складання з пошкодженим кільцем часто не повертає з’єднанню потрібної щільності. Заміна одразу двох деталей зручна під час повного обслуговування кришки: обидва посадкові контури можна привести до справного стану за одне розбирання.

Розміри та виконання

• Призначення: ущільнення кришки корпусу мотопомпи.
• Виконання: тип 3, модельне позначення V80.
• Кількість: 2 кільця різного розміру.
• Велике кільце: довжина у складеному вдвічі вигляді — 340 мм, переріз — 4 мм.
• Мале кільце: діаметр — 32 мм, переріз — 4 мм.
• Маса комплекту: 15 г.

Позначення V80 є головним орієнтиром, однак для точного вибору його потрібно зіставити з виконанням корпусу та фактичними розмірами знятих деталей. У мотопомп близького формату трапляються різні варіанти кришок і ущільнень, зокрема тип 2 і тип 3, тому самої подібності за призначенням недостатньо. Перевірте форму великого контуру, діаметр малого кільця, переріз 4 мм і довжину великої манжети у складеному стані. Якщо старе кільце розтягнуте, надійніше виміряти посадкову канавку та порівняти її з наведеними параметрами.

Підготовка та встановлення

Перед розбиранням зупиніть мотопомпу, дочекайтеся її охолодження та звільніть насосну частину від рідини. Зніміть кришку без ривків, вийміть старі ущільнення й ретельно очистьте канавки, крайки та прилеглі поверхні. Залишки забруднень, налиплі частинки та фрагменти попередньої манжети заважають кільцю лягти по всьому контуру й можуть утворити локальний проміжок навіть за правильно вибраного розміру.

Велике й мале кільця укладають кожне у своє посадкове місце без перекручування. Ущільнення має розташовуватися рівномірно, не виступати з канавки та не потрапляти між крайками під час суміщення деталей. Не розтягуйте контур лише для компенсації невідповідності розміру: це ознака того, що виконання кришки потрібно перевірити повторно. Кріплення кришки затягують поступово й рівномірно, щоб притиск розподілився по периметру без перекосу.

Після складання підготуйте мотопомпу до запуску за інструкцією її виробника та огляньте стик кришки під час пробної роботи. Відсутність вологи вздовж роз’єму свідчить про правильну посадку. Якщо підтікання зберігається, перевірте чистоту канавок, положення обох кілець, стан сполучених поверхонь і рівномірність затягування. Комплект підходить для планового обслуговування та ремонту корпусу V80, коли розміри й виконання знятих ущільнень збігаються з наведеними.
