Трос ручного гальма Zonghen Zubr NP

Трос ручного гальма Zonghen Zubr NP

Призначений для тросового приводу ручного гальма на китайських мотоциклах ZUBR серій 125ZH, 150ZH, 200ZH і 250ZH. У сумісному виконанні він з’єднує важіль керування з гальмівним механізмом і передає зусилля завдяки переміщенню внутрішнього троса в гнучкій зовнішній оболонці. Такий привід можна прокласти штатною траєкторією рами без жорсткої тяги, зберігаючи безпосередній механічний зв’язок між важелем і гальмом.

Призначення та конструкція

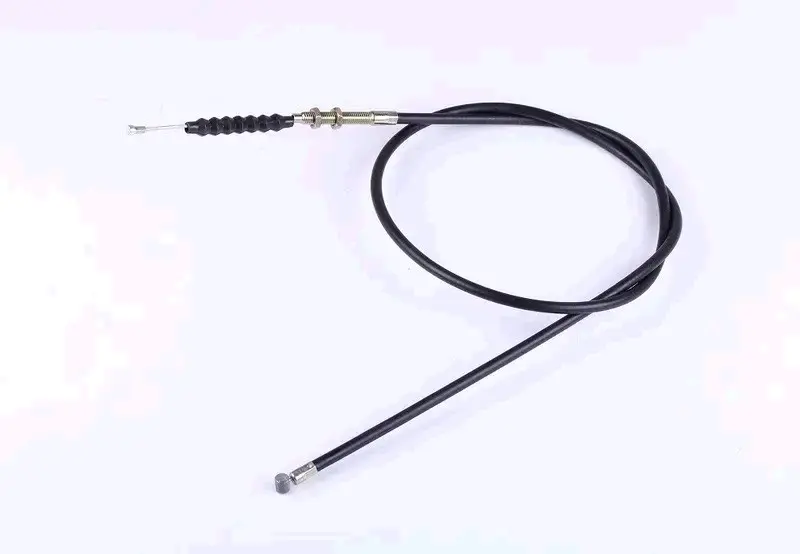

Трос виконаний у чорній гнучкій оболонці та має різні кінцеві наконечники для приєднання до деталей приводу. На одному кінці розташована різьбова регулювальна ділянка з гайками, поруч встановлений гофрований захисний чохол. Регулювання потрібне для налаштування натягу та вільного ходу після монтажу, а різна форма закінчень визначає спосіб фіксації з боку важеля й гальмівного механізму. Внутрішня жила рухається всередині оболонки, тому стан обох частин безпосередньо впливає на плавність ходу та точність передавання зусилля.

Сумісність заявлена для чотиритактних китайських мотоциклів ZUBR 125ZH, ZUBR 150ZH, ZUBR 200ZH і ZUBR 250ZH з об’ємом двигуна 125, 150, 200 або 250 см³ відповідно. Самого збігу об’єму двигуна недостатньо: під час добору враховують точну модель мотоцикла, розташування ручного гальма, маршрут прокладання, місця фіксації оболонки та конфігурацію обох наконечників.

Як перевірити сумісність

Перед установленням покладіть новий трос поруч зі знятою деталлю без натягування та порівняйте загальну довжину, довжину зовнішньої оболонки, положення регулювальної ділянки, форму наконечників і спосіб їх кріплення. Окремо перевірте різьбу регулятора, посадку оболонки у кронштейнах і доступний діапазон налаштування. Це особливо актуально, якщо на мотоциклі змінювали важіль, кронштейн, гальмівний механізм або трасу прокладання. Збіг цих точок дає змогу змонтувати привід без перероблення кріплень і зберегти передбачений хід важеля.

Установлення та перевірка роботи

Трос прокладають штатним маршрутом без різких перегинів, затискання оболонки та контакту з рухомими або сильно нагрітими деталями. Після приєднання наконечників оболонка має повністю сісти у свої упори, а регулювальні гайки — бути зафіксованими після налаштування. Вільний хід виставляють за вимогами настанови для конкретної моделі. До початку поїздки кілька разів задійте важіль на нерухомому мотоциклі: він має рухатися без заїдань, повертатися у початкове положення, а гальмо — вмикатися та повністю відпускатися.

Трос варто замінити, коли жила розтягнулася, рухається ривками або підклинює, оболонка пошкоджена, діапазону регулювання вже бракує чи наконечник деформований. Використання деталі з такими ознаками погіршує керованість приводу та не дає точно налаштувати ручне гальмо. Під час обслуговування перевіряйте оболонку по всій довжині, ділянки біля упорів і стан закінчень: у цих місцях вигин та навантаження зазвичай виявляють несправність найраніше.
