Швидкозатискний патрон SAN OU 0,8–10 мм, 3/8″-24 UNF

Швидкозатискний патрон SAN OU 0,8–10 мм, 3/8″-24 UNF

Патрон призначений для встановлення свердел та іншого оснащення з відповідним циліндричним хвостовиком в електричний або акумуляторний дриль. Діапазон затискання від 0,8 до 10 мм дає змогу працювати як із тонкими свердлами, так і з оснащенням, діаметр хвостовика якого наближається до 10 мм. Швидкозатискна конструкція не потребує окремого ключа: кулачки зводяться та розводяться повертанням зовнішніх частин корпусу рукою.

Модель приєднується до шпинделя за допомогою різьби 3/8″-24 UNF. Це позначення одночасно визначає діаметр різьбового з’єднання та кількість витків на дюйм, тому під час заміни патрона потрібно перевірити обидві величини. Збігу лише за максимальним діаметром свердла недостатньо: патрон на 10 мм може мати інше різьбове кріплення та не підійти до конкретного дриля.

Що перевірити перед вибором

Основними критеріями сумісності є діапазон затискання, тип посадки та конструкція кріплення штатного патрона. Порівняйте параметри інструмента з характеристиками знятої деталі або технічною документацією дриля.

• Діапазон хвостовиків: патрон розрахований на діаметри від 0,8 до 10 мм. Оснащення має входити в цей інтервал саме за розміром хвостовика.
• Посадкова різьба: потрібен шпиндель зі з’єднанням 3/8″-24 UNF. Різьби іншого діаметра або кроку несумісні без окремо підібраного перехідника.
• Спосіб фіксації: перед розбиранням слід з’ясувати, чи передбачений усередині старого патрона додатковий кріпильний гвинт і який напрямок різьби він має.
• Стан шпинделя: різьба має бути чистою, без зім’ятих витків, перекосу та пошкоджень, які заважають патрону повністю сісти на посадкове місце.

Конструкція та робота патрона

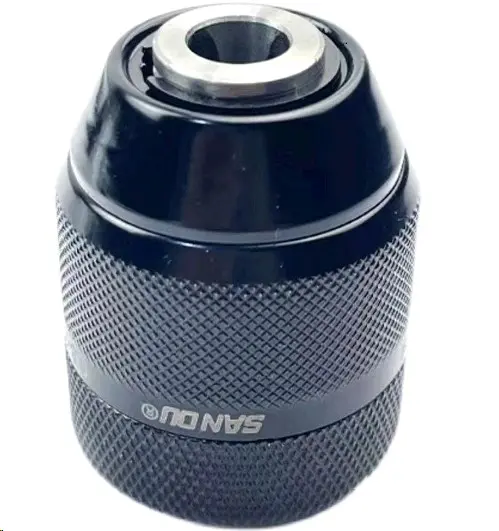

Трикулачковий механізм синхронно переміщує затискні кулачки до центра та утримує циліндричний хвостовик оснащення. Корпус виготовлений із вуглецевої сталі, а на зовнішніх поверхнях виконана виразна перехресна насічка. Вона забезпечує зручне захоплення під час ручного затягування та послаблення. Чорне виконання корпусу поєднується з металевим кільцем у передній частині.

Практичні переваги

• Ручне затягування без ключа пришвидшує послідовну заміну свердел і позбавляє потреби шукати окремий інструмент для патрона.
• Діапазон 0,8–10 мм дає змогу затискати оснащення з різними діаметрами хвостовика одним патроном у межах заявленої місткості.
• Рельєфна поверхня корпусу допомагає впевнено утримувати обидві частини патрона під час затягування, послаблення та виймання свердла.

Встановлення та використання

Перед заміною дриль потрібно від’єднати від мережі або зняти акумулятор. Порядок демонтажу залежить від конструкції інструмента: спочатку звільняють внутрішнє кріплення, якщо воно передбачене виробником, а потім відкручують патрон від шпинделя. Новий патрон установлюють на різьбу без перекосу та фіксують способом, передбаченим для конкретного дриля. Надмірне зусилля за невідповідної різьби неприпустиме, оскільки воно може пошкодити посадкові витки.

Під час установлення свердла хвостовик розміщують між усіма трьома кулачками та затягують патрон рукою до надійної фіксації. Оснащення не можна затискати за різальну частину або лише двома кулачками. Перед початком роботи доцільно короткочасно перевірити обертання без навантаження: правильно встановлене свердло утримується по центру, а патрон не торкається корпусу редуктора. Ця модель підходить для ремонту дриля або заміни зношеного швидкозатискного патрона за точного збігу різьби 3/8″-24 UNF і потрібного діапазону 0,8–10 мм.
