Редуктор для мережевого шурупокрута двошвидкісний, спідниця 30 мм

Двошвидкісний редуктор для мережевого шурупокрута зі спідницею 30 мм

Редуктор призначений для ремонту мережевого шурупокрута, у якого зношена або пошкоджена механічна передача між двигуном і патроном. Він приймає обертання від двигуна, передає його на вихідний шпиндель і дає змогу користуватися двома ступенями швидкості. Таке виконання зберігає передбачений інструментом вибір режиму: одна передача підходить для роботи з кріпленням на менших обертах, інша — для операцій, де потрібна вища частота обертання.

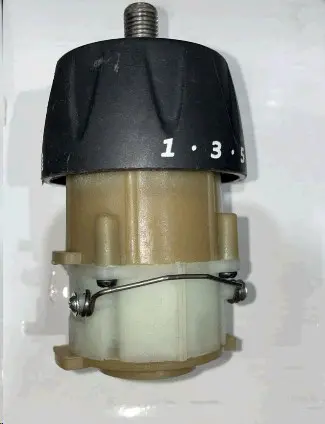

Деталь має зібраний багатосекційний корпус. У верхній частині розташований чорний регулювальний комір із цифровою шкалою, а по центру виходить різьбовий шпиндель для приєднання патрона. Нижня частина корпусу має формовані виступи та зовнішній пружинний фіксатор. Ці особливості суттєві під час підбору: редуктори мережевих шурупокрутів можуть бути подібними зовні, але відрізнятися посадкою в корпус, з’єднанням із двигуном, висотою, розташуванням виступів і параметрами вихідного шпинделя.

Що перевірити перед замовленням

• Тип інструмента. Ця версія розрахована на мережевий двошвидкісний шурупокрут. Її не варто вибирати лише за загальною схожістю з редуктором акумуляторної моделі або одношвидкісного інструмента.
• Розмір спідниці. Для цієї позиції зазначено 30 мм. Вимірюйте на старій деталі ту саму ділянку й у такий самий спосіб, адже сусідні діаметри та висоти корпусу можуть мати інші значення.
• Геометрію корпусу. Порівняйте загальну довжину, діаметри секцій, форму нижньої посадкової частини, кількість і розташування напрямних виступів, пазів та фіксаторів.
• З’єднання з боку двигуна. Мають збігтися положення, глибина посадки та спряження з ведучою шестернею мотора. Різницю в цьому місці не компенсує збіг лише зовнішнього діаметра.
• Вихід під патрон. Зіставте діаметр і крок різьби шпинделя, його довжину та положення відносно регулювального коміра.
• Органи регулювання. Положення коміра, шкали й деталей перемикання має відповідати корпусу та механізму початкового шурупокрута.

Коли потрібна заміна

Приводом перевірити редуктор є тріск під навантаженням, періодичне прослизання, заклинювання, помітний люфт патрона, втрата тяги на одній із передач або неможливість нормально перемкнути швидкість. Причиною можуть бути пошкоджені зубці, зношення посадок або руйнування корпусу та спідниці. Перед придбанням доцільно розібрати інструмент і переконатися, що несправність міститься саме в редукторі: подібні ознаки іноді спричиняють патрон, двигун, перемикач або пошкоджені суміжні деталі.

Установлення та перевірка після ремонту

Розбирання виконують на від’єднаному від мережі інструменті. Перед зняттям старої деталі зафіксуйте положення перемикачів, коміра й усіх прилеглих деталей, щоб під час складання повернути їх у штатне положення. Посадкове місце очищають від уламків і старих забруднень, після чого перевіряють цілісність корпусу шурупокрута, ведучої шестерні двигуна та патрона. Новий редуктор має входити в посадку без перекосу й надмірного зусилля; напрямні виступи та фіксатори суміщають із відповідними місцями корпусу.

Після складання спочатку перевірте обертання без навантаження на обох передачах, далі роботу регулювального коміра і лише потім переходьте до звичайного навантаження. Не перемикайте швидкість, доки шпиндель обертається: зубчасті деталі мають повністю зупинитися. Правильно підібраний редуктор відновлює передавання обертання до патрона та штатне перемикання двох швидкісних режимів. Ключ до сумісності цієї позиції — не лише спідниця 30 мм, а повний збіг посадкової геометрії та з’єднань зі старою деталлю.
