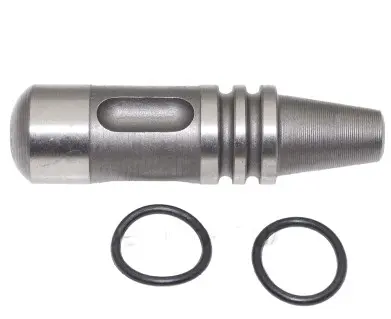

Бойок для перфоратора SDS-Max із манжетами

Бойок для перфоратора SDS-Max із манжетами

Деталь призначена для ремонту ударного механізму перфоратора класу SDS-Max. Бойок рухається всередині ствола та бере участь у передаванні ударного імпульсу через передбачені конструкцією проміжні деталі до хвостовика встановленого бура, зубила чи іншого оснащення. До комплекту входять дві манжети: їх можна встановити одночасно з новим бойком, не залишаючи в механізмі старі ущільнення.

Призначення та особливості конструкції

Бойок має ступінчасту циліндричну форму, профільовані торці та кільцеві посадкові ділянки під манжети. Така геометрія пов’язана з його зворотно-поступальним рухом у напрямній частині ствола. Під час роботи приводний поршень створює перепади тиску, рух передається деталям пневматичного ударного механізму, а бойок спрямовує імпульс далі до оснащення. Тому стан його поверхні, торців і сполучених ущільнень безпосередньо впливає на нормальне переміщення деталей та стабільність удару.

Манжети забезпечують ущільнення у відповідних посадкових зонах. Під час обслуговування оцінюють не лише сам бойок, а й канавки під ущільнення, внутрішню поверхню ствола, поршень і проміжний ударник. Якщо сполучена поверхня має глибокі задири, вироблення або пошкодження, встановлення лише однієї нової деталі може не усунути несправність повністю.

Як правильно підібрати бойок

Позначення SDS-Max вказує на клас перфоратора та застосовуваного оснащення, але не означає однакову будову всіх ударних механізмів. У різних моделях використовуються бойки, поршні й ущільнювальні кільця з різною геометрією. Перед установленням потрібно перевірити точну відповідність деталі конкретній моделі та модифікації інструмента.

• Загальна довжина: зіставте її з демонтованим бойком без урахування деформованих країв.
• Діаметри ділянок: порівняйте основні циліндричні пояски, переходи між ними та звужену частину.
• Форма торців: профілі обох ударних сторін мають збігатися з попередньою деталлю.
• Посадки манжет: перевірте кількість, розташування і ширину кільцевих канавок, а також розміри самих ущільнень.
• Будова механізму: врахуйте розташування бойка відносно ствола, поршня та проміжного ударника саме в ремонтованій моделі.

Підбирати цю позицію лише за написом SDS-Max на перфораторі недостатньо. Якщо розміри старої деталі й параметри посадкових місць не збігаються, бойок не можна встановлювати із зусиллям або переробляти під інший ствол.

Коли потрібна заміна

Підставою для заміни є відколи чи деформація торців, виражені задири на поверхні, зношення посадкових канавок і пошкодження манжет. Послаблення, нестабільність або зникнення удару також потребують перевірки бойка, проте такі ознаки можуть бути пов’язані з поршнем, ущільненнями, стволом, проміжним ударником або іншими деталями механізму. Розбирання з послідовним оглядом допомагає не замінити справну деталь і не залишити всередині причину повторної несправності.

Установлення та обслуговування

Перед розбиранням перфоратор від’єднують від джерела живлення. Деталі ударного механізму очищають від забруднень і залишків відпрацьованого мастила, після чого перевіряють сполучені поверхні. Манжети встановлюють у призначені для них канавки рівно, без перекручування, розтягування та пошкодження крайок. Під час складання застосовують тип і кількість мастила, передбачені виробником конкретного інструмента. Порядок установлення бойка, ущільнень, обмежувачів і проміжних деталей має відповідати конструкції ремонтованої моделі.

Цей бойок підходить для обслуговування перфоратора SDS-Max лише за повного збігу геометрії та посадок. Точна перевірка старої деталі й внутрішньої будови інструмента допомагає відновити коректний рух механізму та уникнути повторного розбирання.
