Ствол перфоратора 101×25 мм

Ствол перфоратора 101×25 мм

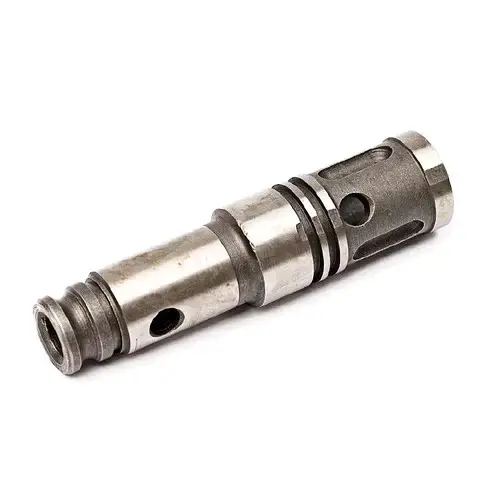

Деталь призначена для ремонту ударно-обертального механізму перфоратора. Її основні розмірні орієнтири — загальна довжина 101 мм і зовнішній діаметр 25 мм. Ствол утримує оснащення по осі та взаємодіє з патронною частиною, бойком й іншими деталями ударного механізму. Справна геометрія внутрішнього каналу та посадкових ділянок допомагає зберігати співвісність бура, передавати удар без зайвого люфту й не створювати додаткового навантаження на сполучені деталі.

Конструкція та призначення

Корпус має ступінчасту циліндричну форму. На ньому виконані кільцеві проточки, поперечні отвори та поздовжній паз; розташування цих ділянок бере участь у фіксації та взаємодії ствола із сусідніми деталями механізму. Тому цю позицію підбирають не лише за двома зазначеними розмірами. Мають збігатися повний зовнішній профіль, форма обох торців, діаметр внутрішнього каналу, положення пазів і отворів, а також довжина кожної посадкової ділянки.

Під час роботи ствол спрямовує оснащення та сприймає повторювані ударні навантаження. Зношення внутрішнього каналу, пошкодження пазів, тріщини або розбиті посадкові місця можуть проявлятися люфтом оснащення, погіршенням удару та прискореним зношенням патронної частини. За таких ознак деталь перевіряють разом із бойком, фіксаторами, ущільненнями та сполученими поверхнями: однаковий симптом може бути пов’язаний одразу з кількома ділянками механізму.

Як перевірити сумісність

Перед замовленням бажано зняти старий ствол і зіставити деталі безпосередньо. Однакова довжина та зовнішній діаметр ще не означають однакове виконання: виробники можуть змінювати геометрію посадок і розташування технологічних ділянок навіть у близьких за характеристиками перфораторів.

• Розміри: звірте загальну довжину 101 мм і зовнішній діаметр 25 мм, потім окремо виміряйте внутрішній канал та ступінчасті ділянки.
• Зовнішній профіль: порівняйте кількість, ширину й положення кільцевих проточок, форму поздовжнього паза та поперечних отворів.
• Торці та посадки: перевірте конфігурацію передньої і задньої частин, різьбові або гладкі зони та переходи між діаметрами.
• Сполучення: переконайтеся, що нова деталь відповідає бойку, фіксувальним деталям, патронній частині та корпусу саме вашої модифікації інструмента.

Модель і потужність перфоратора самі по собі не замінюють розмірної перевірки. Надійніше використовувати демонтовану деталь, вимірювання та схему розбирання конкретної модифікації. Особливу увагу приділіть ділянкам, які входять у корпус або утримують деталі патрона: невелика відмінність у положенні паза чи отвору може завадити правильному складанню.

Установлення під час ремонту

До монтажу очистьте посадкове місце від старого мастила та продуктів зношення, огляньте внутрішню порожнину корпусу й перевірте стан сусідніх деталей. Пошкоджені фіксатори, ущільнення або бойок можуть швидко погіршити роботу нового ствола. Мастило, порядок установлення кілець та орієнтацію пазів обирайте за сервісною схемою конкретного перфоратора, оскільки ці вимоги залежать від конструкції інструмента.

Після складання механізм має переміщуватися без перекосу та заїдання, а оснащення — фіксуватися без надмірного люфту. Ствол розміром 101×25 мм придатний для ремонту лише за повного збігу геометрії з демонтованою деталлю. Такий підхід дає змогу відновити нормальну роботу ударної частини й уникнути повторного розбирання через несумісні посадки.
