Малий стовбур перфоратора Bosch 2-26 з ущільненнями та шпонками

Малий стовбур для перфоратора Bosch 2-26

Деталь призначена для ремонту механізму утримання оснащення в перфораторах сімейства Bosch 2-26. Стовбур спрямовує встановлений бур уздовж осі та взаємодіє з патроном, бойком і ударним механізмом. Від стану його внутрішнього каналу, пазів і посадкових ділянок залежать правильне положення оснащення та відсутність зайвого люфту. Позиція постачається з гумовими ущільненнями й циліндричними шпонками, тому підходить для комплексної заміни стовбура разом із пов’язаними з ним дрібними деталями.

Призначення та конструкція

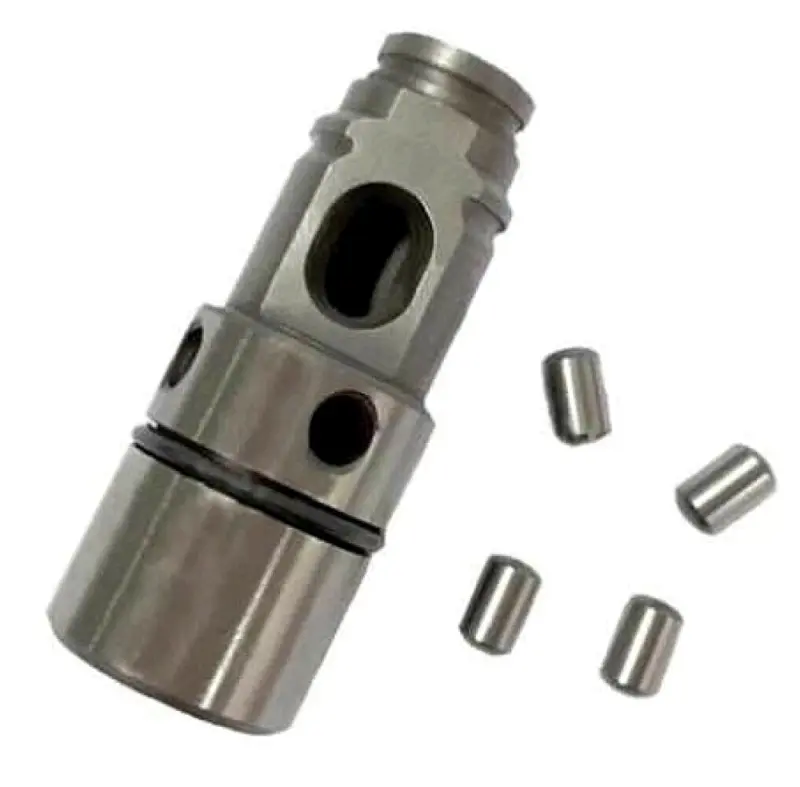

Корпус має циліндричну форму, внутрішній канал, бічні вікна й отвори, кільцеві проточки та посадкові поверхні. До комплекту входять чотири циліндричні шпонки й гумові деталі; одне ущільнювальне кільце встановлене в зовнішній проточці. Така конфігурація відповідає конструкції малого стовбура, що застосовується в механізмі перфоратора Bosch 2-26. Шпонки встановлюються в передбачені посадкові місця та взаємодіють із суміжними деталями механізму, а ущільнення замінюються під час складання разом зі зношеним стовбуром.

Заміна цієї деталі потрібна за помітного вироблення внутрішнього каналу або напрямних, пошкодження пазів, появи тріщин чи розбитих посадкових місць. На потребу в розбиранні та діагностиці також можуть указувати люфт бура, погіршення його співвісності, послаблення удару або прискорене зношування деталей патрона. Такі ознаки не завжди пов’язані лише зі стовбуром, тому під час ремонту одночасно перевіряють бойок, патрон, ущільнення та сусідні компоненти ударного механізму.

Як правильно підібрати

Позначення «Bosch 2-26» охоплює кілька виконань перфоратора, а деталі різних модифікацій можуть відрізнятися. Перед замовленням потрібно звірити повний індекс інструмента на заводській табличці та зіставити нову деталь зі знятим стовбуром. Надійніше порівнювати не лише назву моделі, а всю геометрію та розташування сполучень.

• Виконання інструмента: перевірте літерний індекс моделі й типовий номер перфоратора, якщо він доступний.
• Форма корпусу: зіставте зовнішні ступені, бічні вікна, круглі отвори та кільцеві проточки.
• Посадкові параметри: порівняйте загальну довжину, зовнішні діаметри ступенів і розміри внутрішнього каналу зі старою деталлю.
• Дрібні деталі: перевірте кількість, форму й розташування шпонок, а також місця встановлення гумових ущільнень.
• Сполучення: переконайтеся, що посадки під патрон, бойок і сусідні компоненти збігаються з розібраним механізмом.

Підбирати стовбур лише за зовнішньою схожістю або коротким позначенням 2-26 не варто. Навіть невелика різниця діаметра каналу, положення отворів чи посадки бойка може завадити складанню або порушити нормальне переміщення деталей. Якщо старий стовбур сильно пошкоджений і виміряти його неможливо, орієнтуйтеся на повний типовий номер перфоратора та схему конкретної модифікації.

Установлення та перевірка після ремонту

Перед складанням посадкові місця очищають від старого мастила та продуктів зношування. Сполучені поверхні, патрон, бойок і ущільнення оглядають на наявність вироблення, задирів і пошкоджень: установлення нового стовбура разом зі зношеними сусідніми деталями може не усунути люфт або втрату удару. Комплектні шпонки й гумові деталі розміщують у відповідних пазах без перекосу, а мастило наносять згідно з вимогами сервісної документації для конкретного виконання перфоратора.

Після монтажу перевіряють вільне переміщення сполучених компонентів, фіксацію оснащення та правильність складання патрона. Механізм не повинен заклинювати, а встановлений хвостовик — мати ненормальний поперечний люфт. За відсутності досвіду ремонту ударних механізмів установлення краще доручити майстру: точне розташування шпонок, ущільнень і стопорних деталей впливає на коректну роботу складеного перфоратора.
