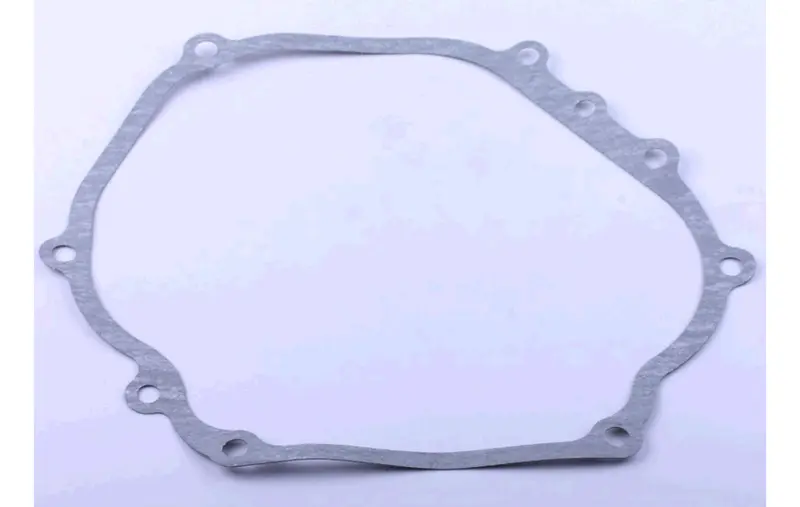

Прокладка кришки картера двигуна 188F (13 к.с.) BEST

Прокладка кришки картера двигуна 188F (13 к.с.) BEST

Фігурна прокладка призначена для встановлення між картером і його знімною кришкою на бензиновому двигуні 188F потужністю 13 к.с. Вона повторює периметр з’єднання, залишає відкритою внутрішню порожнину та суміщається з точками кріплення по краю. Після затягування кришки деталь ущільнює стик двох поверхонь, допомагає утримувати моторну оливу всередині картера та захищає місце з’єднання від просочування.

Такі двигуни застосовують не лише на мотоблоках: модель 188F зустрічається на культиваторах, мотопомпах, генераторах, снігоприбирачах та іншій техніці. Тому головним критерієм є не назва машини, а модель установленого двигуна й геометрія посадкового контуру. Позначення 13 к.с. дає додатковий орієнтир, проте перед замовленням потрібно перевірити саме виконання 188F.

Коли потрібна заміна

Нову прокладку встановлюють під час розбирання з’єднання картера з кришкою, а також у разі пошкодження попереднього ущільнення. Приводом для ремонту можуть бути сліди оливи вздовж площини стику, надрив краю, продавлені ділянки або фрагменти старої деталі, що прилипли до металу. Витік у цій зоні не завжди пов’язаний лише з прокладкою: одночасно перевіряють площину кришки, стан суміжної поверхні, кріплення та розташовані поруч ущільнення. Такий огляд допомагає усунути причину, а не обмежитися тимчасовим результатом.

Прокладка кришки картера відрізняється від прокладки головки циліндра та від невеликої прокладки клапанної кришки. Це велика замкнена деталь із широким внутрішнім прорізом і кількома отворами під кріплення по периметру. Помилка між цими позиціями унеможливить монтаж, тому назву вузла слід звіряти разом із формою.

Як перевірити сумісність

• Модель двигуна: базове призначення цієї позиції — бензиновий двигун 188F на 13 к.с.
• Зовнішній контур: порівняйте всі вигини, виступи та прямі ділянки з демонтованою прокладкою або з посадковою площиною кришки.
• Кріпильні отвори: їхня кількість і розташування мають повністю збігатися; навіть невелике зміщення вказує на інше виконання.
• Призначення деталі: потрібна прокладка саме між картером і кришкою блока, а не ущільнення головки, циліндра чи клапанної кришки.
• Версія мотора: не переносьте сумісність автоматично на двигун зі схожим індексом. Ця прокладка призначена для 188F; під час добору для 190F геометрію посадкового місця потрібно зіставити окремо.

Підготовка та встановлення

Роботи виконують на зупиненому й охолодженому двигуні відповідно до його сервісної документації. Після зняття кришки з обох площин обережно видаляють залишки попередньої прокладки та забруднення, не залишаючи подряпин. Посадкові поверхні оглядають по всьому периметру: на них не повинно бути фрагментів старого ущільнення, які завадять кришці прилягти рівномірно.

Перед остаточним складанням прокладку прикладають без натягу та переконуються, що внутрішній проріз не перекриває порожнину, а кожен кріпильний отвір розташований співвісно. Болти спочатку наживляють, а потім затягують рівномірно в порядку та із зусиллям, зазначеними виробником двигуна. Підрізати край, розтягувати деталь або зміщувати її заради збігу отворів не можна: це порушує прилягання по контуру.

Після складання відновлюють рівень оливи згідно з інструкцією двигуна, очищають зовнішню частину стику та контролюють з’єднання під час пробного запуску. На сухій поверхні легше одразу помітити просочування. Правильно підібрана прокладка BEST для 188F підходить для планового обслуговування й ремонту після відкривання кришки картера, коли потрібно відновити щільне з’єднання без повторного використання пошкодженої деталі.
