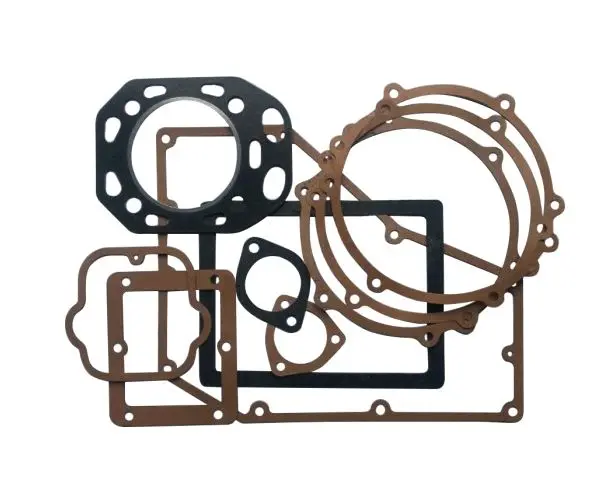

Повний набір прокладок двигуна мотоблока ZS/ZH 1100 DIGGER

Повний набір прокладок двигуна ZS/ZH 1100 DIGGER

Комплект призначений для обслуговування двигунів сімейства ZS/ZH 1100, які встановлюють на мотоблоки та мототрактори. Це набір плоских прокладок для рознімних з’єднань двигуна: під час складання вони розташовуються між суміжними деталями та допомагають ущільнити стики. Повний формат зручний під час розбирання кількох частин двигуна, коли попередні прокладки вже не можна використати повторно або потрібно заздалегідь підготувати ущільнення для комплексного ремонту.

Деталі набору мають різні контури, діаметри прохідних вікон і розташування кріпильних отворів. Таке виконання відповідає різним стикам одного двигуна. У складеному моторі прокладки беруть участь в утриманні газів, оливи й охолоджувальної рідини у призначених для них порожнинах і каналах. Справне ущільнення допомагає зберегти компресію, запобігти зовнішнім підтіканням і не допустити сполучення сусідніх порожнин там, де це передбачено конструкцією двигуна.

Коли використовують набір

Комплект потрібний під час капітального ремонту, усунення течі, зняття кришок або інших корпусних деталей, а також після розбирання з’єднання, де стара прокладка порвалася, розшарувалася, пересохла чи отримала стійкий слід обтискання. Навіть ціла на вигляд деталь після демонтажу може не повторити попередню посадку. Установлення нової прокладки дає змогу зібрати з’єднання з чистими ущільнюваними поверхнями та штатним розташуванням отворів.

Підтікання оливи або охолоджувальної рідини, сліди прориву газів, зниження компресії та забруднення зони стику можуть свідчити про порушення герметичності. Перед ремонтом потрібно визначити саме джерело: подібні ознаки виникають також через деформацію деталей, тріщини, засмічення вентиляції або неправильне затягування. Набір розв’язує завдання ущільнення, але не компенсує дефекти суміжних площин.

Як перевірити сумісність

• Модель двигуна: орієнтиром є позначення ZS1100 або ZH1100. Назви мотоблока й потужності техніки недостатньо, адже на близькі машини можуть установлювати різні мотори.
• Контури: порівняйте зовнішню форму кожної потрібної прокладки з демонтованою деталлю та посадковою площиною.
• Отвори: мають збігтися точки кріплення, великі робочі вікна, а також мастильні й охолоджувальні канали відповідного з’єднання.
• Обсяг ремонту: заздалегідь визначте, які з’єднання будуть розібрані, і розкладіть деталі набору до початку складання. Невикористані прокладки варто зберігати рівними та сухими.

Рекомендації зі встановлення

Двигун розбирають після зупинки й охолодження, а рідини з порожнин, які відкриватимуться, попередньо зливають. Залишки попереднього ущільнення видаляють обережно, не залишаючи задирок на площинах. Потім поверхні очищають від оливи, нагару та фрагментів старої прокладки, перевіряють на пошкодження й зіставляють усі вікна нової деталі з каналами та кріпленням. Перекритий прохід або зміщений край неприпустимі.

Прокладку встановлюють без складок, надривів і довільного збільшення отворів. Герметик застосовують лише там і в такий спосіб, як зазначено в настанові для конкретного двигуна: зайвий склад здатний потрапити в канал або змінити посадку з’єднання. Кріплення затягують у визначеній послідовності та з моментом, передбаченим виробником мотора. Після складання відновлюють рівні технічних рідин, запускають двигун і контролюють стики на відсутність свіжих слідів оливи, охолоджувальної рідини чи прориву газів.

Набір DIGGER для ZS/ZH 1100 підходить для планового відновлення двигуна та ремонту після його розбирання. Точне звірення моделі, форми й розташування всіх отворів до монтажу допомагає використати комплект за призначенням та уникнути повторного демонтажу.
