Прокладка радіатора для двигуна 195N ZUBR DIGGER

Прокладка радіатора для двигуна 195N ZUBR DIGGER

Деталь призначена для герметизації місця встановлення радіатора на одноциліндровому дизельному двигуні 195N із водяним охолодженням. Такий двигун застосовується на мотоблоках і мототракторах; для нього зазначають чотиритактну схему, робочий діаметр циліндра 95 мм і номінальну потужність 12 к. с. Прокладка розташовується по контуру з’єднання та допомагає утримувати охолоджувальну рідину всередині системи, коли радіатор закріплений на посадковій поверхні.

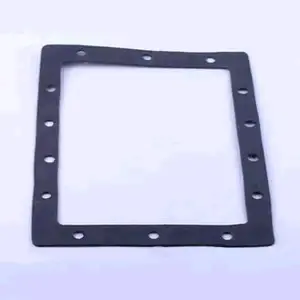

Деталь виконана як прямокутна рамка з великим центральним отвором і низкою кріпильних отворів по периметру. Така конфігурація відповідає фланцю радіатора: центральна частина залишається відкритою, а отвори суміщаються з точками кріплення. Суцільний контур прокладки перекриває лінію стику між прилеглими площинами. Це окрема прокладка радіатора, а не ущільнення головки циліндра, клапанної кришки, патрубка чи іншої ділянки двигуна.

Коли потрібна заміна

Нову прокладку встановлюють після зняття радіатора для ремонту або обслуговування, а також у разі появи слідів охолоджувальної рідини безпосередньо вздовж його посадки. Повторне використання вже обтиснутої деталі підвищує ризик негерметичного з’єднання: після демонтажу на ній можуть залишатися продавлені ділянки, розриви біля отворів і деформація контуру. Заміна також доречна, якщо стара прокладка прилипла до площин і пошкодилася під час розбирання.

Перед замовленням насамперед перевірте позначення двигуна. Головний орієнтир для цієї позиції — 195N, дизельне виконання з водяним охолодженням. У переліках сумісності деталь пов’язують, зокрема, з мотоблоками ZUBR JR-Q12E, JR-Q78, JR-Q79, JR-Q79E, ZH1100 і ZH1100E, а також із низкою моделей Кентавр, Forte, Zirka, Bulat та інших марок, оснащених відповідним двигуном. Назви техніки недостатньо: в межах однієї серії можуть використовуватися різні мотори та варіанти радіатора.

Як перевірити сумісність

• Модель двигуна: позначення має відповідати 195N; потужність 12 к. с. використовуйте лише як додаткову ознаку, а не як єдиний критерій.
• Контур посадки: порівняйте зовнішню форму та розміри центрального отвору зі знятою прокладкою або площиною під радіатором.
• Кріпильні отвори: перевірте їх кількість, розташування та відстані між ними за старою деталлю. Отвори мають збігатися без розтягування та підрізання.
• Виконання радіатора: переконайтеся, що потрібна саме прокладка його основи для конфігурації ZUBR 195N, а не зовні близька деталь 190N, 195N 1GZ90 чи іншої модифікації.

Рекомендації зі встановлення

Монтаж виконують на охололому двигуні після видалення охолоджувальної рідини з частини системи, що обслуговується. Залишки попередньої прокладки потрібно повністю прибрати з обох площин, не залишаючи фрагментів біля отворів. Посадкові поверхні очищають від забруднень і перевіряють: відколи, глибокі подряпини, корозійні раковини або помітна деформація можуть заважати герметизації навіть із новою деталлю.

Прокладку укладають без зміщення, суміщаючи центральний отвір і всі кріпильні точки. Радіатор установлюють рівно, не зсуваючи деталь краєм фланця. Кріплення затягують рівномірно в послідовності, передбаченій для двигуна, без довільного перевищення зусилля. Після складання систему заповнюють належною охолоджувальною рідиною, видаляють повітря за процедурою для техніки та контролюють стик спочатку без навантаження, а потім після короткого запуску.

Прокладка 195N ZUBR DIGGER підходить для планового обслуговування радіатора й усунення підтікання в місці його кріплення, якщо форма посадки повністю збігається. Точна перевірка двигуна, контуру та отворів перед монтажем допомагає уникнути повторного розбирання системи охолодження.
