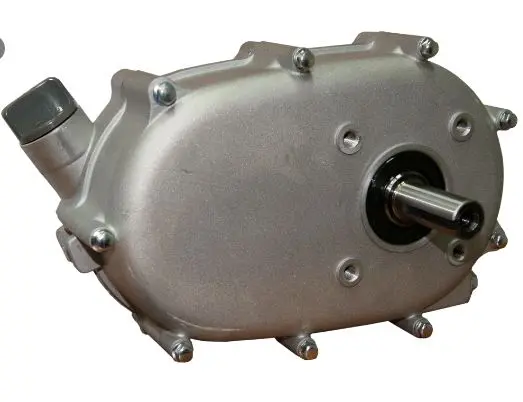

Понижувальний редуктор DIGGER для 168F/170F, автоматичне зчеплення, вал 20 мм під шпонку

Понижувальний редуктор DIGGER для двигунів 168F/170F

Редуктор призначений для мотоблоків із бензиновими двигунами 168F і 170F потужністю 6,5–7 к.с. Він установлюється у приводі після двигуна, зменшує частоту обертання на виході та водночас підвищує доступний крутний момент. Таке перетворення особливо потрібне під час тягових операцій, коли техніці важливіше впевнено рухатися під навантаженням, ніж підтримувати високу швидкість обертання приводу.

Призначення та принцип дії

Модель поєднує понижувальну передачу й автоматичне відцентрове зчеплення в закритому корпусі. На малих обертах зчеплення не передає повне навантаження, а зі збільшенням обертів двигуна вмикає передавання обертання до редуктора. Окреме ручне керування муфтою для такого принципу вмикання не потрібне. Після спрацювання зчеплення редуктор зменшує оберти вихідного вала та передає обертання далі на механізм мотоблока.

Виконання розраховане на встановлення на вихідний вал двигуна діаметром 20 мм зі шпонковим пазом. Шпонка запобігає провертанню з’єднання відносно вала та забезпечує передавання крутного моменту. Моделі двигуна 168F і 170F, потужність 6,5–7 к.с., діаметр посадкового вала й наявність паза потрібно перевіряти одночасно: лише збігу позначення двигуна недостатньо для надійного добору.

Практичні переваги

• Зниження обертів збільшує тягове зусилля на виході та дає змогу краще пристосувати привод мотоблока до роботи під навантаженням.
• Автоматичне відцентрове зчеплення під’єднує привод залежно від обертів двигуна, полегшуючи початок руху та припинення обертання після зниження обертів.

Що перевірити перед вибором

Редуктори для двигунів одного класу можуть відрізнятися кріпленням і вихідною частиною. Перед замовленням зіставте такі параметри зі знятою деталлю та двигуном:

• точне позначення двигуна — 168F або 170F — і його заявлену потужність;
• діаметр вихідного вала двигуна 20 мм, форму та розташування шпонкового паза;
• виліт вала, щоб редуктор зайняв правильне положення без упору й осьового натягу;
• кількість кріпильних точок, їх розташування та міжцентрові відстані;
• діаметр, довжину, напрямок і тип з’єднання вихідного вала редуктора з подальшим приводом;
• наявний простір біля двигуна та положення корпусу відносно рами, пасової або іншої частини приводу.

Установлення та обслуговування

Монтаж виконують на справний двигун із чистими посадковими поверхнями. Вал, шпонковий паз і шпонка мають підходити один до одного без перекосу та надмірного зусилля. Корпус установлюють рівно, після чого кріплення затягують рівномірно. Вихідний вал необхідно співвісно з’єднати з приводом мотоблока: перекіс або постійне бічне навантаження прискорюють зношення підшипників, посадок і з’єднувальних деталей.

До першого запуску слід уточнити вимоги до мастила редуктора, перевірити його рівень і стан, а також переконатися у відсутності підтікань біля кришки та валів. Після монтажу доречний пробний запуск без різкого збільшення обертів: привод має вмикатися послідовно, без заклинювання та сильної вібрації. Підвищений шум, помітний люфт валів, витік мастила або втрата тяги є підставою зупинити техніку та перевірити кріплення, зчеплення і внутрішню передачу. Правильний добір за валом, шпонкою та схемою кріплення важливий для нормальної роботи всього приводу.
