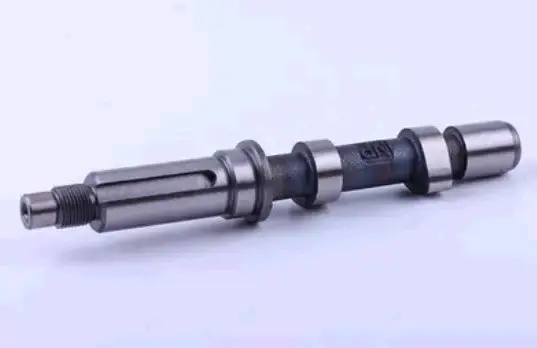

Розподільний вал для мотоблока 195N DIGGER

Розподільний вал для двигуна 195N DIGGER

Деталь призначена для газорозподільного механізму одноциліндрового чотиритактного дизельного двигуна 195N із водяним охолодженням, який застосовують на мотоблоках. Кулачки вала задають моменти відкривання та закривання клапанів, тому справна геометрія їхніх робочих поверхонь потрібна для узгодженої роботи клапанного механізму. Опорні шийки забезпечують положення й обертання вала в корпусі двигуна. Модель DIGGER обирають для ремонту силового агрегату, коли потрібно замінити саме розподільний вал зі збереженням штатної схеми ГРМ.

Роль деталі у двигуні

Під час обертання розподільного вала профіль кожного кулачка послідовно приводить у дію відповідний клапанний механізм. Так формуються фази газорозподілу: впуск і випуск відбуваються у потрібному зв’язку з положенням поршня. Зношення кулачків змінює характер роботи приводу клапанів, а пошкодження опорних шийок може порушити нормальне обертання та положення вала. Тому під час ремонту оцінюють не лише цілісність деталі, а й стан поверхонь, що з нею сполучаються.

Вал і його приводна шестерня є різними деталями ГРМ. Перед замовленням визначте, яка частина механізму потребує заміни: сам розподільний вал, шестерня чи кілька сполучених компонентів. Такий підхід допомагає не плутати зовні пов’язані, але різні за призначенням позиції та заздалегідь підготувати все потрібне для складання.

Що звірити перед вибором

• Позначення двигуна. Головний орієнтир сумісності — 195N. Самої назви мотоблока недостатньо, адже одна серія техніки може комплектуватися різними двигунами та модифікаціями.
• Виконання старого вала. Зіставте загальну довжину, діаметри й розташування опорних шийок, положення кулачків, форму приводного кінця, різьбову частину та інші посадочні ділянки. Для точного порівняння зручно зняти розміри з демонтованої деталі.
• Стан сполучених деталей. Перевірте приводну шестерню, посадочні місця, штовхачі та інші частини клапанного приводу. Зношення або пошкодження розташованих поруч поверхонь потрібно усунути до складання, щоб вони не заважали правильній роботі нового вала.
• Причину ремонту. Підставою для заміни є помітне зношення профілю кулачків, пошкодження шийок, неприпустимий люфт, дефекти приводного кінця або виявлене під час розбирання порушення геометрії. Сторонній шум, утруднений запуск і нестабільна робота потребують комплексної діагностики, оскільки можуть мати й інші причини.

Установлення та перевірка після ремонту

Монтаж виконують на чисті підготовлені посадочні поверхні. Перед складанням робочі ділянки змащують засобом, передбаченим настановою з обслуговування двигуна, а вал установлюють без ударного навантаження та перекосу. Після розміщення деталі перевіряють вільне обертання, правильність взаємодії зі штовхачами й відсутність заїдань. Потім привод ГРМ виставляють за штатною процедурою конкретної модифікації 195N.

Після складання регулюють клапанні зазори за технічними даними двигуна та вручну провертають механізм на повний цикл, контролюючи рух клапанного приводу. Моменти затягування, величини зазорів і порядок суміщення установчих орієнтирів беруть із настанови для версії двигуна, що обслуговується: ці значення не можна замінювати приблизними. Перший запуск виконують лише після перевірки складання та наявності мастила в системі.

Розподільний вал 195N DIGGER підходить для планового відновлення клапанного механізму мотоблока за умови підтвердженої відповідності двигуна та геометрії деталі. Порівняння з демонтованим валом до початку монтажу зменшує ризик помилки й допомагає оцінити, чи потрібні додатково шестерня, штовхачі або ремонт посадочних місць.
