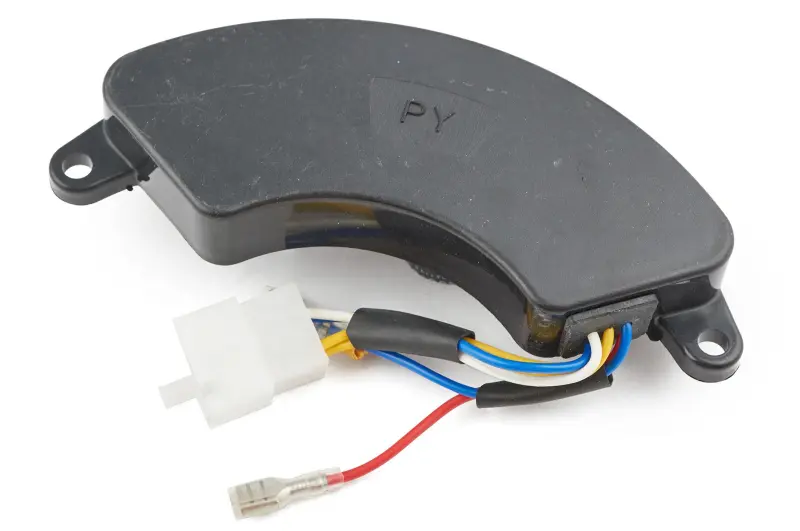

Стабілізатор напруги AVR бензогенератора 5 кВт, 220 В, 6 дротів UG

Стабілізатор напруги AVR бензогенератора 5 кВт, 220 В, 6 дротів UG

Модуль призначений для регулювання вихідної напруги бензогенератора потужністю 5 кВт із номіналом 220 В. Під час роботи AVR взаємодіє з обмотками генераторної частини та коригує збудження, допомагаючи утримувати напругу ближче до встановленого рівня за зміни підключеного навантаження. Це важлива деталь для нормальної роботи генераторної установки та коректного живлення під'єднаних споживачів.

Виконання розраховане на підключення шістьма дротами. Модуль має вигнутий закритий корпус, кабельний джгут із багатоконтактним роз'ємом та окремою плоскою клемою, а також дві монтажні вушка. Така форма застосовується для розміщення регулятора біля генераторної частини двигуна. Під час вибору потрібно враховувати не лише потужність і напругу, а й розташування кріплень, конфігурацію контактів та схему підключення.

Призначення та основні параметри

• Тип деталі: автоматичний регулятор вихідної напруги AVR для бензогенератора.
• Клас потужності: 5 кВт — параметр для попереднього добору за характеристиками генератора.
• Номінальна напруга: 220 В.
• Підключення: шість дротів із комбінованим виконанням роз'ємів.
• Корпус: вигнута закрита конструкція з двома точками кріплення.

Як правильно підібрати регулятор

AVR не можна вибирати лише за зовнішньою схожістю або зазначеною потужністю. У генераторах одного класу трапляються регулятори з різною кількістю дротів, розпінуванням, формою роз'єму та відстанню між кріпильними отворами. Перед замовленням порівняйте стару деталь із цим виконанням за номіналом 220 В, потужністю 5 кВт, кількістю дротів, типом штекера, окремими клемами, формою корпусу та розташуванням монтажних вушок.

Колір ізоляції дротів не варто використовувати як єдиний орієнтир: вирішальне значення має призначення контактів за схемою конкретного генератора. Перевірте також довжину виводів і напрямок виходу джгута, щоб після монтажу дроти не натягувалися та не торкалися обертових або сильно нагрітих частин. Якщо модель генератора допускає кілька варіантів AVR, зіставте електричну схему та фактичне виконання знятого модуля.

Коли потрібні перевірка та заміна

Приводом для діагностики регулятора можуть бути помітні коливання напруги, відсутність стабільного виходу 220 В, надто низьке або підвищене показання без навантаження чи виражена зміна показань після підключення споживача. Ці ознаки не завжди свідчать про несправність AVR: подібні симптоми виникають через порушення обертів двигуна, зношення щіток, пошкодження обмоток, ослаблені контакти або дефекти проводки. До встановлення нової деталі слід перевірити перелічені частини та виключити погане з'єднання в роз'ємах.

Заміну виконують на зупиненому генераторі з від'єднаними споживачами. Перед зняттям старого модуля зафіксуйте розташування кожного з'єднання, після чого встановіть новий регулятор без зміни штатної схеми. Роз'єми мають бути з'єднані повністю, кріплення затягнуті без перекосу корпусу, а кабельний джгут укладений без натягу та перетискання. Переставляти контакти, орієнтуючись лише на колір дротів, не можна.

Після монтажу генератор спочатку запускають без навантаження та контролюють вихід вимірювальним приладом. Потім навантаження підключають поступово, спостерігаючи за стабільністю показань і роботою установки. Стабілізатор UG підходить для ремонту бензогенератора лише за збігу всіх електричних і монтажних ознак; така перевірка допомагає уникнути встановлення зовні подібного, але несумісного регулятора.
