Прокладка випускного колектора мотоблока 177F/188F UG

Прокладка випускного колектора мотоблока 177F/188F UG

Прокладка призначена для фланцевого з’єднання у випускному тракті бензинових двигунів типів 177F і 188F. Вона встановлюється між суміжними деталями випуску та перекриває зазор навколо проходу відпрацьованих газів. Справне ущільнення в цьому місці допомагає зберегти щільність стику, не допустити прориву газів через площину фланця та відновити штатний стан з’єднання після розбирання. Деталь підходить для ремонту мотоблока й іншої техніки лише за умови збігу типу двигуна та геометрії місця встановлення.

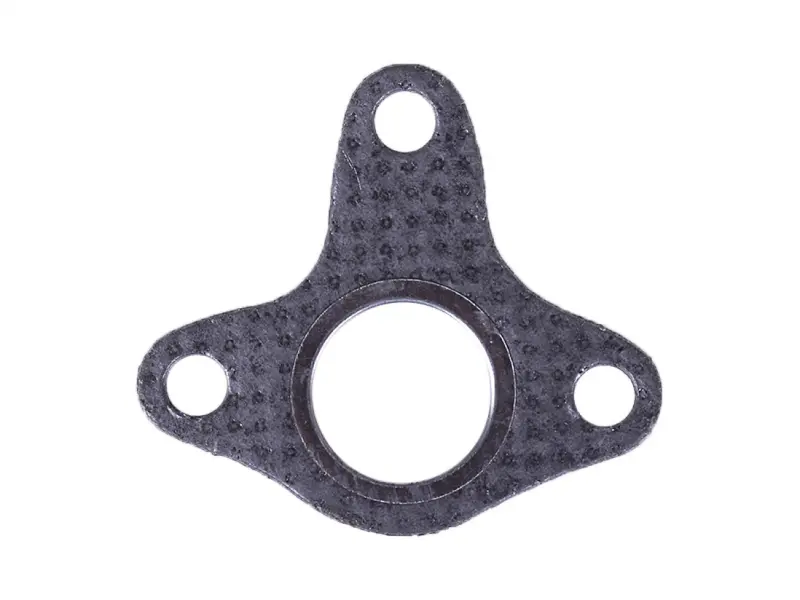

Прокладка має пласку трилопатеву форму, великий круглий центральний отвір із підсилювальним кільцем і три периферійні кріпильні отвори. Така конфігурація визначає її положення відносно фланця: газовий канал і всі точки кріплення мають суміщатися без натягу, зміщення чи підрізання. Навіть за позначення двигуна 177F або 188F виконання деталей випуску може відрізнятися, тому одного запису про модель недостатньо для остаточного вибору.

Що перевірити перед купівлею

• Тип двигуна. Позначення 177F або 188F має стосуватися саме встановленого мотора. Назва мотоблока, заявлена потужність чи зовнішній вигляд техніки самі по собі не замінюють перевірку моделі двигуна.
• Форму фланця. Зіставте трилопатевий зовнішній контур, круглий прохідний отвір і розташування трьох кріпильних отворів зі знятою деталлю та посадковою площиною.
• Посадкову геометрію. Перевірте діаметр проходу, відстані між центрами отворів, загальну довжину та ширину. Центральний отвір не повинен перекривати випускний канал, а краї прокладки не мають заважати приляганню фланців.
• Місце встановлення. Ця прокладка належить до випускного тракту. Вона не призначена для впускного патрубка, карбюратора чи інших з’єднань, навіть якщо їхні прокладки нагадують її за кольором або товщиною.

Коли потрібна заміна

Прокладку перевіряють під час розбирання випускного з’єднання, появи слідів кіптяви біля стику, зміни звуку вихлопу або виявлення прориву газів у зоні фланця. Підставою для встановлення нової деталі також є розрив, тріщини, розшарування, прогар чи помітне продавлювання старого ущільнення. Повторно ставити деформовану прокладку не слід: вона вже не повторює площини з’єднання так, як потрібно для щільного прилягання.

Рекомендації зі встановлення

Монтаж виконують на охололому двигуні після зняття відповідної деталі випускного тракту. Залишки попередньої прокладки та нагар прибирають з обох посадкових поверхонь, не залишаючи виступів і не пошкоджуючи площину фланця. Перед складанням перевіряють відсутність тріщин, помітного викривлення та пошкодженого кріплення: нова прокладка не усуне механічний дефект суміжних деталей.

Прокладку укладають без перекосу, точно суміщаючи центральний прохід і три кріпильні отвори. Фланець затягують рівномірно, з моментом і послідовністю, зазначеними виробником двигуна або техніки. Довільно збільшувати шар ущільнювального засобу не потрібно; застосовувати додаткові матеріали слід лише тоді, коли це передбачено інструкцією з ремонту. Після складання контролюють стик на відсутність ознак витоку. Для впевненого добору збережіть стару прокладку до завершення порівняння: її контур і розташування отворів дають прямі орієнтири для перевірки цієї версії UG.
