Кнопка-вимикач для шурупокрута DWT/Фіолент

Кнопка-вимикач для шурупокрута DWT/Фіолент

Курковий вимикач установлюється в руків’ї шурупокрута та запускає і зупиняє двигун під час натискання на клавішу. Деталь призначена для ремонту інструментів DWT і Фіолент. У модельних рядах цих марок застосовуються різні варіанти кнопок, тому для точного підбору потрібно враховувати не лише назву інструмента, а й виконання демонтованого вимикача.

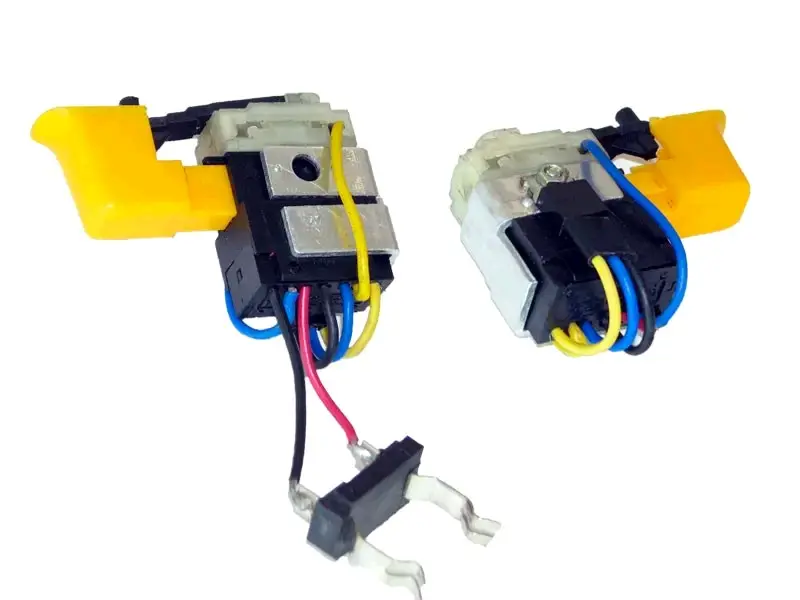

Модуль має корпус із жовтим курком і кількома вже приєднаними провідниками різного кольору. На корпусі розташовані металеві пластини, а частина виводів оснащена вилкоподібними контактними наконечниками. Компонування, напрямок виходу проводів і форма контактів мають значення під час порівняння: подібні зовні кнопки можуть відрізнятися посадкою в руків’ї та способом з’єднання з іншими деталями шурупокрута.

Що перевірити під час підбору

• Модель і виконання інструмента. Уточніть повне позначення шурупокрута DWT або Фіолент, адже самої назви марки недостатньо.
• Форму корпусу та курка. Порівняйте контури, виступи, пази, положення клавіші й місце фіксації між половинами руків’я.
• Провідники та контакти. Мають збігатися їх кількість, розташування, довжина, напрямок виходу та тип наконечників.
• Схему з’єднань. Кожен провід приєднується до тієї самої точки, що й на демонтованій деталі; орієнтуватися лише на колір ізоляції не можна.
• Вільний хід. Після встановлення курок повинен натискатися та повертатися без тертя об пластик руків’я чи сусідні деталі.

Ця кнопка не є універсальною для кожного шурупокрута DWT або Фіолент. Перед замовленням зіставте стару й нову деталі одразу за кількома ознаками. Найважливіші критерії — габарити корпусу, профіль клавіші, розміщення проводів і контактних виводів. Якщо попередній вимикач деформований або оплавлений, додатково перевірте посадкове місце всередині руків’я та збережену схему підключення.

Коли кнопка потребує перевірки

Діагностика потрібна, якщо інструмент не запускається після натискання, живлення короткочасно зникає, двигун працює ривками, клавіша заїдає, корпус має тріщини або на контактах є сліди перегріву. Такі прояви можуть бути пов’язані зі зносом вимикача, однак подібні несправності також спричиняють акумулятор, мережевий кабель, проводка, щітки, контактні з’єднання чи двигун. Перед заміною перевірте весь шлях підключення, щоб нова кнопка усунула причину проблеми, а не лише відповідала зовнішнім симптомам.

Установлення та перевірка після ремонту

Перед розбиранням зніміть акумулятор або від’єднайте інструмент від розетки — залежно від його виконання. Зафіксуйте розташування кожного проводу та положення старої кнопки, а потім переносьте з’єднання послідовно. Контактні наконечники повинні триматися щільно, а ізоляція і провідники — вкладатися у передбачені канали без натягу, різких перегинів та затискання між половинами корпусу.

До остаточного складання переконайтеся, що вимикач рівно стоїть у посадковому місці, курок самостійно повертається, а проводи не заважають руху механічних деталей. Корпус шурупокрута має закриватися без надмірного зусилля та перекосу. Після складання спочатку виконайте коротку перевірку без навантаження. Правильно підібрана й установлена кнопка забезпечує впевнене вмикання інструмента та передбачувану реакцію двигуна на натискання.
