Прокладка редуктора CF/CN 150–300 см³

Прокладка редуктора CF/CN 150–300 см³

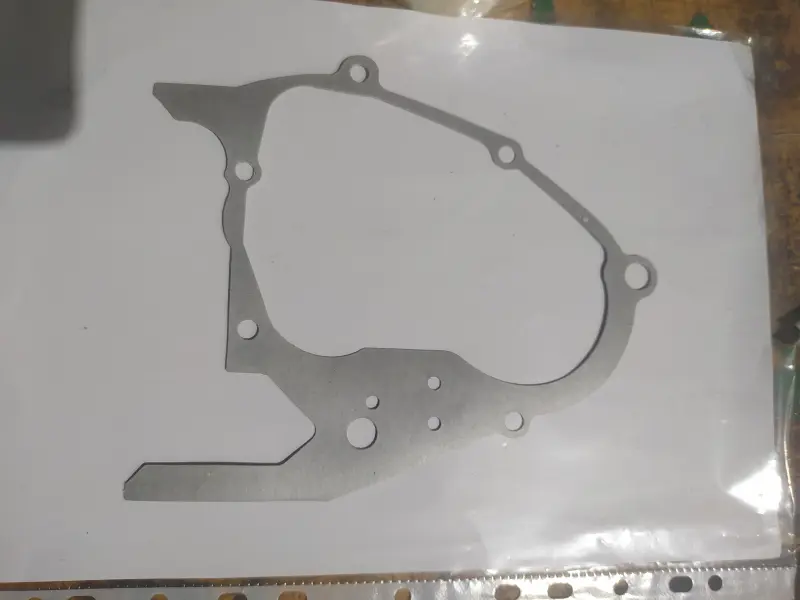

Прокладка призначена для герметизації стику корпусу та кришки редуктора в техніці із силовими агрегатами сімейства CF/CN. Вона встановлюється по площині рознімання, відокремлюючи внутрішню порожнину трансмісійного механізму від зовнішнього середовища. Правильно підібраний контур закриває з’єднання по периметру, допомагає утримувати мастило всередині корпусу та захищає місце рознімання від просочування. Деталь потрібна під час ремонту редуктора, зняття кришки, усунення течі або зворотного складання механізму після обслуговування.

Конструкція та призначення

Прокладка має форму плоскої профільної деталі з великим внутрішнім вирізом, отворами під кріплення та окремими технологічними отворами. Її зовнішній край повторює складну конфігурацію площини корпусу, зокрема виступи навколо точок кріплення. Така геометрія дає змогу розмістити ущільнення між сполученими поверхнями, не перекриваючи внутрішню порожнину та передбачені конструкцією проходи. Це прокладка саме редукторної або трансмісійної частини, тому її не слід підбирати як прокладку циліндра, картера двигуна чи кришки варіатора.

Позначення CF/CN 150–300 см³ задає сімейство застосування, проте один лише об’єм двигуна не гарантує збігу. У межах цього діапазону трапляються різні версії корпусів і кришок. Для впевненого вибору потрібно зіставити форму старої деталі, розташування всіх кріпильних отворів, обриси великого вирізу та конфігурацію виступів по краях. Для поширених двигунів CN250-A і CF250 з позначеннями 172MM та 172MM-A прокладки такого профілю застосовуються у з’єднанні кришки коробки передач або кришки редукційного корпусу; для іншої модифікації вирішальним залишається повний геометричний збіг.

Що перевірити перед вибором

• Тип механізму: прокладка має стояти в розніманні кришки редуктора, а не в сусідній частині двигуна.
• Контур: порівняйте зовнішню форму, великий внутрішній отвір і характерні бічні виступи зі знятою деталлю.
• Отвори: кількість, діаметр і взаємне розташування кріпильних та технологічних отворів мають збігатися без зміщення.
• Посадкова площина: звірте загальні габарити й товщину з попередньою прокладкою або даними настанови з ремонту.
• Версія агрегата: перевірте модель двигуна та виконання корпусу; зазначений діапазон 150–300 см³ є орієнтиром серії, а не універсальним допуском.

Установлення та заміна

Перед складанням обидві сполучені площини очищають від залишків попереднього ущільнення та забруднень, не пошкоджуючи поверхню корпусу й кришки. На них не повинно залишатися задирок, фрагментів старої прокладки або масляних відкладень, що заважають рівномірному приляганню. Нову деталь спочатку прикладають без натягу й підрізання: кріпильні отвори повинні суміститися вільно, а край не має заходити у внутрішню порожнину. Якщо профіль доводиться розтягувати, зміщувати або доробляти, обрано іншу версію.

Кришку встановлюють рівно, не зсуваючи прокладку під час наживлення кріплення. Послідовність затягування та зусилля беруть із документації конкретного двигуна: надмірне чи нерівномірне затягування здатне деформувати кришку та продавити ущільнення. Герметизувальний склад застосовують лише тоді, коли це передбачено інструкцією для обраного агрегата. Після складання відновлюють рівень мастила за регламентом техніки та контролюють стик по всьому периметру.

Підставою для заміни зазвичай стають сліди мастила вздовж рознімання, пошкодження прокладки під час зняття кришки, розрив, залом або помітне обтиснення старої деталі. Установлення прокладки відповідного профілю повертає герметичність з’єднання без перероблення корпусу. Для вибору варто заздалегідь порівняти геометрію та уточнити модифікацію CF/CN: такий підхід надійніший, ніж орієнтація лише на об’єм двигуна.
