Прокладка пелюсткового клапана Suzuki AD50 (пароніт)

Прокладка пелюсткового клапана Suzuki AD50 з пароніту

Деталь призначена для ущільнення з’єднання пелюсткового клапана у впускній системі скутера Suzuki AD50. У двотактному двигуні клапан пропускає паливоповітряну суміш до картера та перешкоджає її зворотному руху, тому щільне прилягання деталей у цій зоні потрібне для нормального наповнення двигуна. Прокладка закриває зазор між сполученими площинами й не дозволяє повітрю потрапляти у впуск в обхід передбаченого каналу.

Порушення герметичності змінює умови сумішоутворення та може супроводжуватися нестабільною роботою двигуна. Старе ущільнення втрачає придатність після розриву, пересихання, сильного стискання або пошкодження під час розбирання. Нова паронітова деталь потрібна при ремонті пелюсткового клапана, демонтажі впускної частини чи відновленні стику, де попередня прокладка вже не прилягає рівномірно.

Конструкція та місце встановлення

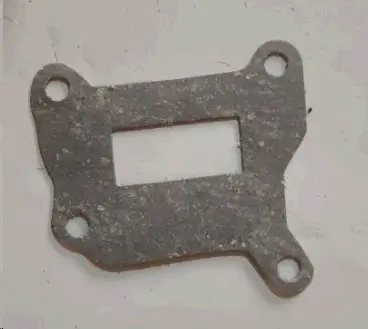

Прокладка має форму пласкої фігурної пластини з прямокутним прохідним вікном і чотирма кріпильними отворами. Її контур розрахований на посадкову площину клапана: центральний виріз залишає впускний канал відкритим, а отвори поєднуються з точками кріплення. Деталь не замінює корпус клапана чи пелюстки, а ущільнює стик компонентів впускного вузла.

Для цієї позиції заявлено паронітове виконання. Під час підбору недостатньо орієнтуватися лише на загальну назву скутера: у різних модифікацій можуть відрізнятися двигуни, форма посадкової площини та розташування кріплень. Застосування цієї прокладки підтверджене для Suzuki AD50, а придатність до іншої моделі потрібно визначати окремо за конструкцією з’єднання.

Що звірити перед вибором

• Модель техніки: прокладка підбирається для Suzuki AD50 із відповідним виконанням пелюсткового клапана.
• Зовнішній контур: виступи та краї мають повторювати посадкову площину без зміщення назовні.
• Прохідне вікно: прямокутний виріз повинен збігатися з каналом і не зменшувати його переріз.
• Кріплення: порівняйте кількість, розташування та відстані між чотирма отворами зі знятою прокладкою і деталями впуску.
• Товщина: зіставте її зі штатним ущільненням, адже довільна зміна відстані між сполученими частинами може вплинути на складання.

Геометрію варто перевірити особливо уважно, якщо двигун уже ремонтували або на ньому замінювали впускний патрубок чи пелюстковий клапан. Однакове позначення моделі без збігу контуру не підтверджує правильність вибору. Прокладка повинна вільно лягати на посадкову площину без розтягування, продавлювання кріпленням або самостійного розширення отворів.

Встановлення та перевірка після ремонту

Монтаж виконують після розбирання впускного вузла. Із контактних площин обережно прибирають залишки старого ущільнення та забруднення, потім перевіряють, чи немає задирок, перекосу або частинок, що заважають приляганню. Нову прокладку кладуть без складок і надривів, точно поєднуючи центральне вікно та всі кріпильні отвори. Кріплення затягують рівномірно з моментом, передбаченим технічною документацією для конкретної модифікації Suzuki AD50: надмірне зусилля може продавити матеріал і зробити стик нерівномірним.

Після складання перевіряють щільність з’єднання та роботу двигуна. Якщо попередня прокладка була розірвана, пересохла чи помітно стиснута, її заміна усуває один із можливих шляхів підсмоктування повітря у впускній системі. Коли нестабільна робота зберігається, потрібно оглянути й інші компоненти впуску, адже ця деталь відповідає лише за герметичність власної посадкової площини.

Це спеціалізована ремонтна прокладка для обслуговування впуску Suzuki AD50. Правильний підбір визначається не лише моделлю, а й повним збігом форми, прохідного вікна, чотирьох точок кріплення та посадкового контуру зі встановленим клапаном.
