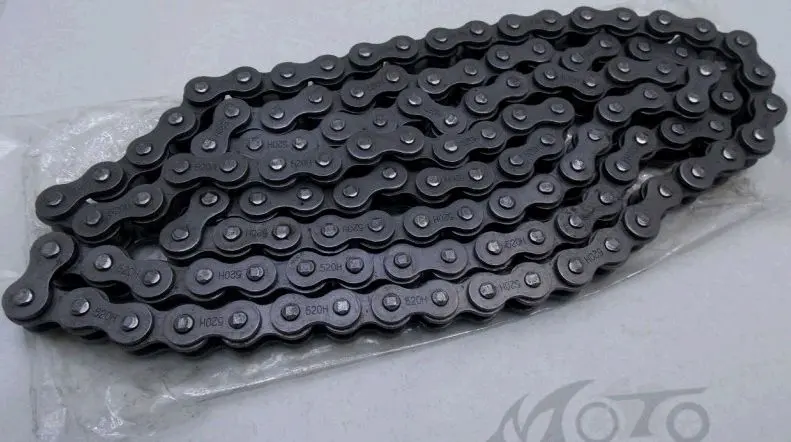

Приводний ланцюг 520-120L для мотоцикла та ATV

Приводний ланцюг 520-120L для мотоцикла та ATV

Роликовий трансмісійний ланцюг формату 520 завдовжки 120 ланок призначений для передавання тяги від ведучої зірки до задньої зірки колісного приводу. Він підходить для мотоциклетних і квадроциклетних трансмісій, у яких виробник техніки передбачив ланцюг 520 та відповідні зірки. Виконання 120L зручне, коли потрібна повна довжина 120 ланок або заготовка із запасом для вкорочення до штатної кількості ланок.

Позначення 520 задає геометрію зчеплення із зірками: крок становить 15,875 мм, а внутрішня ширина роликової ланки — 6,35 мм. Тому ланцюг установлюють лише на комплект зірок того самого типорозміру. Ланцюги 520, 525 і 530 мають однаковий крок, але різняться робочою шириною; замінювати один розмір іншим без відповідної заміни зірок не можна. Число 120L означає саме кількість ланок, а не належність до однієї конкретної моделі мотоцикла.

Основні параметри

• Призначення: привід заднього колеса мотоцикла, dirt bike або ATV з ланцюговою трансмісією.
• Типорозмір: 520; ланцюг має працювати з передньою та задньою зірками 520.
• Довжина: 120 ланок до можливого вкорочення під конкретну конфігурацію.
• Конструкція: роликовий ланцюг із внутрішніми й зовнішніми пластинами, втулками, роликами та з'єднувальними пальцями.
• Колір виконання: темний металевий.

Як правильно підібрати

Перед замовленням перевірте два незалежні параметри: типорозмір 520 і потрібну кількість ланок. Орієнтуйтеся на настанову до техніки для конкретного року та модифікації, адже однакова назва моделі не завжди означає однакові зірки й довжину ланцюга. Варто також перерахувати ланки справного ланцюга, якщо передатне відношення та положення задньої осі не змінювалися. Після встановлення зірок з іншою кількістю зубців потрібна довжина може відрізнятися від штатної.

Для Kawasaki ZZR250 застосовується розмір 520, однак кількість ланок залежить від виконання та встановленого комплекту зірок. Зазначення ZZR250 у застосуванні цієї позиції не скасовує перевірку довжини. Сумісність із Yamaha R1, кросовою технікою та квадроциклами не можна визначати лише за маркою або класом: потрібні розмір 520, допустимий для конкретної техніки тип ланцюга й точна кількість ланок. Якщо потрібно менше ніж 120 ланок, ланцюг укорочують спеціальним інструментом, не пошкоджуючи сусідні пластини та пальці.

Установлення та перевірка

До монтажу огляньте обидві зірки. Загострені, загнуті, пошкоджені або помітно зношені зубці швидко погіршують стан нового ланцюга, тому зношені зірки замінюють одночасно. Після укладання ланцюга з'єднання виконують замком, призначеним саме для його моделі та конструкції: з'єднувальні ланки різних серій не взаємозамінні. Тип замка і спосіб його фіксації слід звірити з фактичною комплектацією до початку робіт.

Натяг виставляють за настановою до мотоцикла або ATV, залишаючи передбачений виробником вільний хід. Потім вирівнюють заднє колесо та зірки, прокручують колесо вручну й перевіряють ланцюг по всій довжині: рух має бути вільним, без тугих ділянок, перекосу та контакту з маятником, кожухом або напрямними. Після перших поїздок натяг варто перевірити повторно, оскільки положення ланцюга й задньої осі після монтажу може потребувати коригування.

Догляд та ознаки заміни

Ланцюговий привід потребує регулярного очищення, змащування й контролю натягу. Після поїздок під дощем, пилом або брудом забруднення видаляють відповідним засобом для мотоланцюгів, ланцюг просушують і наносять спеціалізоване мастило. Агресивні розчинники, жорстка металева щітка та робота по дуже забрудненій поверхні прискорюють зношування шарнірів.

Підставою для заміни є надмірне видовження, іржа, тугі ланки, пошкоджені пластини або ролики, незвичний шум і неможливість рівномірно виставити вільний хід. Одночасно оцінюють стан зірок і правильність їх співвісності. Такий підхід допомагає ланцюгу 520-120L рівномірно працювати по всій окружності та не витрачати ресурс на вже зношених деталях трансмісії.
