Крильчатка нерухомої щоки варіатора Suzuki AD50

Крильчатка нерухомої щоки варіатора Suzuki AD50

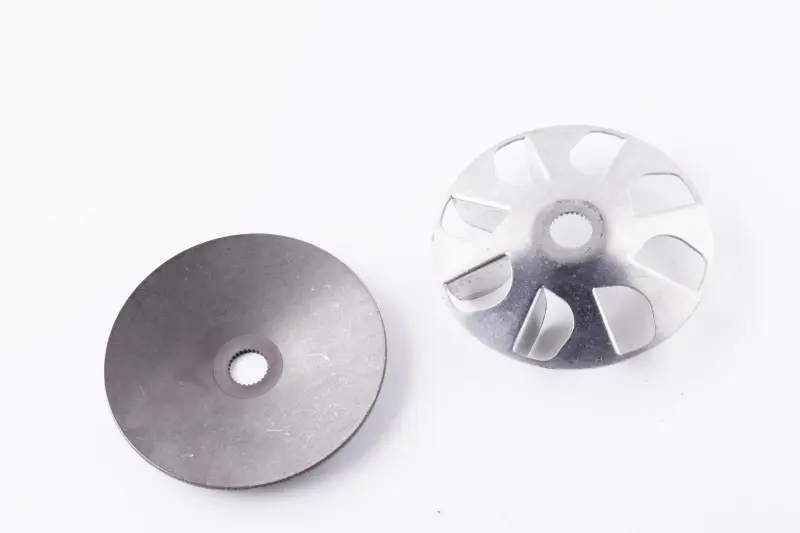

Деталь призначена для переднього варіатора скутера Suzuki AD50 / Address 50. Вона встановлюється з боку нерухомої щоки ведучого шківа та обертається разом із ним. Радіальні лопаті створюють потік повітря всередині корпуса трансмісії, відводячи тепло від зони ременя й варіатора. Справна крильчатка особливо потрібна під час міської їзди, частих розгонів і тривалої роботи на підвищених обертах, коли ремінь та поверхні шківів нагріваються інтенсивніше.

Конструкція та призначення

Крильчатка має форму профільованого диска з центральним шліцьовим отвором і розташованими по колу лопатями. Шліци передають обертання від колінчастого вала, а профіль деталі визначає її положення поруч із нерухомою щокою. Під час підбору важлива не лише загальна належність до Suzuki AD50: геометрія посадки, глибина профілю та взаємне розташування деталей мають відповідати встановленому варіатору.

Потік від лопатей забезпечує примусову циркуляцію повітря в закритому корпусі CVT. Це зменшує теплове навантаження на приводний ремінь, поверхні шківів та інші деталі варіаторної групи. Усі лопаті повинні зберігати однакову форму: скол або деформація порушують розподіл маси деталі, що обертається, тому можуть з’явитися вібрація, шум і сліди контакту всередині кришки.

Що перевірити під час вибору

Перед замовленням порівняйте нову крильчатку зі знятою деталлю та варіатором конкретного скутера. Позначення AD50 охоплює техніку Suzuki різних років і виконань, тому одного збігу марки недостатньо. Для точного підбору перевірте кілька ознак одночасно:

• Модель і модифікацію скутера. Позиція розрахована на варіатор Suzuki AD50 / Address 50; рік випуску та виконання двигуна потрібно звірити з документацією техніки.
• Посадку на вал. Порівняйте діаметр центрального отвору, кількість і профіль шліців, а також перевірте відповідну частину колінчастого вала на відсутність виробітку.
• Геометрію диска. Зовнішній діаметр, глибина конічного профілю та посадкова висота мають повторювати зняту крильчатку, інакше можливі неправильний затиск пакета деталей або контакт із кришкою.
• Лопаті. Порівняйте їх кількість, напрямок, висоту та форму. Ці параметри впливають на вільне обертання й рух повітря всередині корпуса.
• Суміжні деталі. Огляньте нерухому щоку, ремінь, шайби та кріплення. Нова крильчатка не усуне канавки на контактній поверхні щоки, зношення ременя чи пошкодження шліців.

Заміна та встановлення

Підставою для заміни є тріщини, відсутні або погнуті лопаті, розбита шліцьова посадка, помітне биття, сліди тертя об кришку чи вібрація, пов’язана з переднім варіатором. Продовжувати експлуатацію з пошкодженою крильчаткою не варто: циркуляція повітря погіршується, а дисбаланс збільшує навантаження на деталі, що обертаються.

Для встановлення знімають кришку трансмісії та кріплення переднього варіатора, зберігаючи початкову послідовність шайб і деталей пускового механізму. Посадкові шліци очищають та перевіряють, крильчатку встановлюють без перекосу. Ремінь потрібно втопити між половинами заднього шківа, щоб він не заважав повністю скласти передній варіатор. Поверхні, що контактують із ременем, мають залишатися чистими й без мастила.

Гайку варіатора затягують із моментом, зазначеним у сервісній документації конкретної модифікації Suzuki. Після складання слід переконатися, що диск обертається рівно, лопаті не торкаються кришки, а ремінь займає правильне положення між щоками. Така перевірка допомагає відразу виявити перекіс, неповну посадку на шліци або помилку в послідовності встановлення.
