Кнопка перемикача поворотів Active FLASH

Кнопка перемикача поворотів Active FLASH

Компактна кнопка призначена для керування лівими та правими покажчиками повороту на мопедах сімейства Active і сумісних моделях. Вона встановлюється в кермовий блок керування та дає змогу водієві обирати напрямок сигналу великим пальцем, не прибираючи руку з руків’я. Трипозиційний повзунок переводиться ліворуч, праворуч або в центральне положення, а нанесені на панель стрілки допомагають швидко визначити потрібний напрямок.

Призначення та принцип роботи

Кнопка виконує функцію вибору сторони світлового сигналу. Після переведення повзунка ліворуч вмикаються покажчики лівого повороту, після переведення праворуч — правого, а середнє положення використовується для їх вимкнення. Періодичне блимання забезпечує встановлене на мопеді реле, тому під час діагностики потрібно перевіряти не лише сам перемикач, а й лампи, з’єднання, реле та стан проводки.

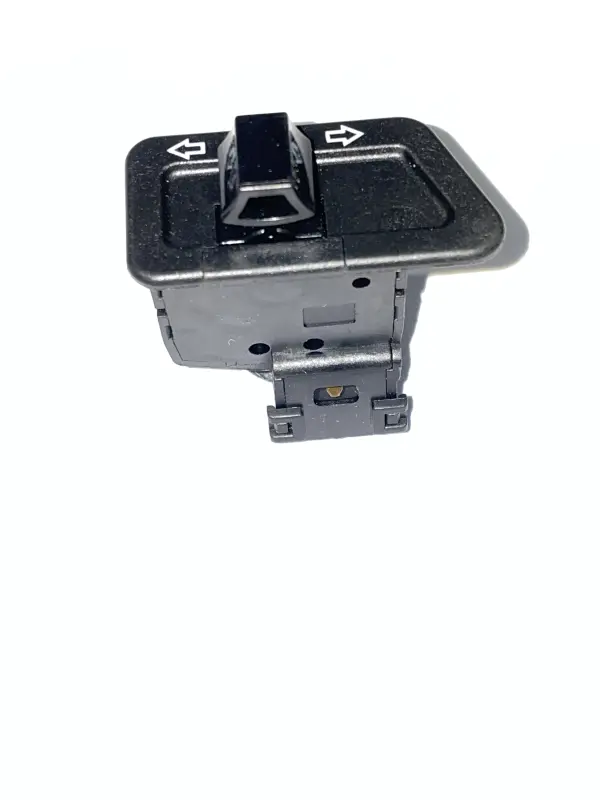

Деталь виконана як окремий вбудований модуль. Чорна прямокутна панель має позначення напрямків, виступний повзунок і нижню корпусну частину з кріпильними фіксаторами. Такий формат підходить для ремонту кермового пульта без заміни інших справних кнопок, якщо посадкове місце та підключення повністю збігаються.

Сумісність

Кнопка розрахована на китайські чотиритактні мопеди з об’ємом двигуна 110 і 125 см³. Підтверджена сумісність із Viper Active та Viper Sport 125, а також із моделями Kinlon JL110-38, JL110-39 і JL110-40; Loncin LX110-31, LX110-31A, LX110-35A, LX110-37 і LX110-39; Musstang MT110Q-3 і MT125Q-3; Spark SP110C-3C, SP125C-3CF і SP125C-4WQ. У техніки однієї серії трапляються відмінності кермових пультів, тому назву моделі слід доповнювати порівнянням самої деталі.

Що перевірити під час вибору

• Форму лицьової панелі. Порівняйте прямокутний контур, розташування повзунка та напрямок його переміщення зі старою кнопкою.
• Посадкову частину. Мають збігатися розміри корпусу, глибина встановлення, положення опор і нижніх фіксаторів.
• Підключення. До монтажу зіставте кількість контактів, їх розташування та спосіб з’єднання зі штатною проводкою мопеда.
• Роботу кермового блока. Переконайтеся, що розташовані поруч органи керування не заважають ходу повзунка після встановлення.
• Модифікацію техніки. За наявності переробленого пульта або заміненої проводки орієнтуйтеся на фактичну конфігурацію, а не лише на назву мопеда.

Заміна та перевірка після встановлення

Приводом перевірити перемикач є зламаний або заїдаючий повзунок, відсутність чіткого вибору напрямку, мимовільне вимкнення сигналу чи нестабільна робота під час руху кнопки. Такі ознаки можуть бути пов’язані й з іншими частинами системи покажчиків, тому перед заміною корисно оглянути з’єднання та перевірити роботу обох сторін.

Монтаж виконують за вимкненого запалювання. Перед від’єднанням старої деталі варто зафіксувати порядок підключення, потім установити новий корпус без перекосу та перевірити вільний хід повзунка. Після складання почергово вмикають ліве, центральне та праве положення. З обох сторін сигнал має вмикатися за командою, а в центрі — припиняти роботу. Точний збіг корпусу, фіксаторів і контактів забезпечує коректне встановлення кнопки Active FLASH у штатний кермовий пульт.
