Нерухома щока варіатора Piaggio Typhoon 50 2T

Нерухома щока варіатора Piaggio Typhoon 50 2T

Деталь призначена для ведучого шківа пасової трансмісії скутера Piaggio Typhoon 50 із двотактним двигуном. Вона утворює нерухому конічну поверхню, якою проходить пас варіатора. Разом із рухомою половиною шківа ця поверхня бере участь у зміні робочого діаметра паса під час розгону та зниження швидкості. Тому стан щоки пов’язаний із правильною посадкою паса, його плавним переміщенням по шківу та рівномірною роботою варіатора.

Конструкція та місце у варіаторі

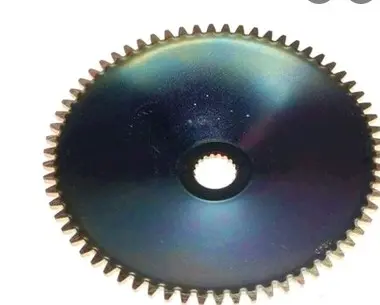

Щока має форму круглого металевого диска. По зовнішньому діаметру розташований зубчастий вінець пускового механізму, а в центрі є шліцьовий посадковий отвір для встановлення на вал. Сторона, звернена до паса, слугує однією з двох робочих поверхонь ведучого шківа. Сама щока не рухається вздовж вала: відстань між половинами шківа змінює рухома частина варіатора.

У штатному компонуванні Piaggio поряд із нерухомою щокою встановлюються крильчатка охолодження, приводний пас, шайба та кріпильна гайка. Крильчатка є окремою деталлю, тому під час підбору не варто плутати металеву щоку з пластиковим вентилятором варіатора. Ця позиція потрібна саме для відновлення нерухомої половини переднього шківа.

Коли потрібна заміна

Головний критерій стану — робоча доріжка паса. Канавки, задирки, виражена сходинка, нерівномірне вироблення або деформація поверхні заважають пасу проходити весь передбачений діапазон шківа. Одночасно перевіряють зубчастий вінець і центральні шліци: відколи, зім’яті зубці та пошкоджене посадкове місце є підставою виконати ремонт до подальшої експлуатації. Під час розбирання варіатора також оглядають пас, ролики, рухому половину та крильчатку, адже ці деталі працюють разом.

Як перевірити сумісність

Базове застосування цієї щоки — Piaggio Typhoon 50 із двигуном 2T. Версія двигуна має принципове значення: деталь не слід вибирати для чотиритактного Typhoon лише за збігом назви моделі. Перед замовленням зіставте зняту щоку за зовнішнім діаметром, профілем і кількістю зубців вінця, формою центральних шліців, глибиною посадки та геометрією пасової поверхні. Точні розміри цієї позиції не заявлені, тому таке порівняння допомагає уникнути невідповідності між модифікаціями різних років.

• Модель і двигун: Piaggio Typhoon 50, двотактна версія.
• Місце встановлення: ведучий шків варіатора.
• Тип деталі: нерухома щока із зовнішнім зубчастим вінцем.
• Контроль перед монтажем: посадка на шліци, стан пасової доріжки та відповідність суміжних деталей.

Якщо на скутері встановлено позаштатний варіатор, сумісність додатково перевіряють за вимогами виробника комплекту. Деякі тюнінгові системи використовують власну геометрію половин шківа, тому збіг моделі скутера сам по собі не підтверджує правильну спільну роботу деталей.

Рекомендації зі встановлення

Для демонтажу та затягування ведучого шківа застосовують відповідний фіксатор, який не пошкоджує зубчастий вінець. Перед складанням очищають пасову поверхню та перевіряють, щоб на ній не було мастила, оливи й абразивних забруднень. Деталі встановлюють у передбаченій послідовності, а пас відводять углиб заднього шківа, щоб під час затягування його не затиснуло між передніми половинами. Кріплення затягують із параметрами, зазначеними в сервісній документації для конкретної модифікації скутера.

Після складання перевіряють правильну посадку щоки, крильчатки, шайби та гайки, відсутність перекосу паса і вільне обертання вузла вручну. Така перевірка особливо корисна після заміни зношеної щоки або одночасного обслуговування паса й роликів: вона дає змогу виявити помилку складання до запуску двигуна.
