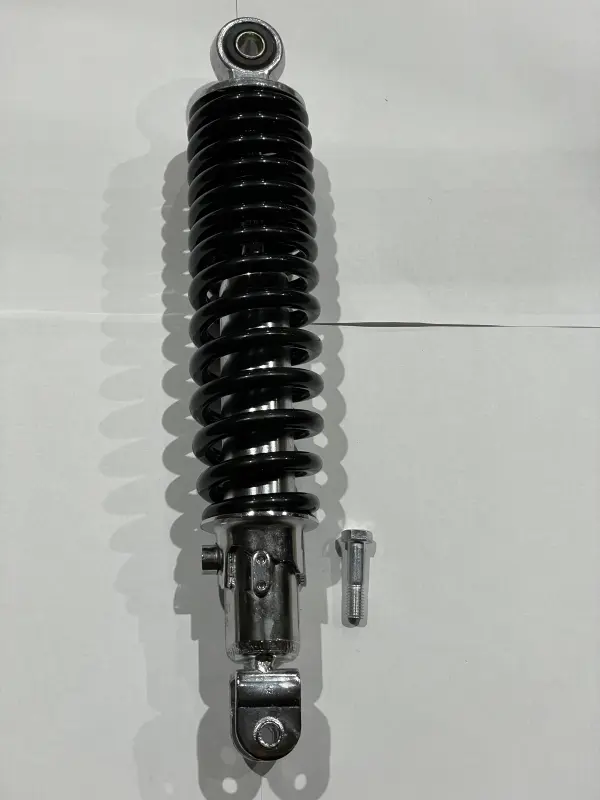

Задній регульований амортизатор SUNY 305 мм для Suzuki AD100, Yamaha Axis/BWS/Jog 90, чорний

Задній амортизатор SUNY 305 мм для AD100, Axis, BWS і Jog 90

Амортизатор призначений для задньої підвіски сумісних японських скутерів Suzuki та Yamaha. Пружина сприймає навантаження й дає колесу переміщуватися під час проїзду нерівностей, а демпфувальна частина стримує повторні коливання підвіски. Завдяки цьому скутер менше розгойдується після вибоїн, а колесо стабільніше зберігає контакт із покриттям. Модель завдовжки 305 мм виконана в чорному кольорі та має регулювання.

Призначення та регулювання

Ця деталь підходить для ремонту підвіски Suzuki Address AD100, Yamaha Axis, Yamaha BWS і Yamaha Jog 90. У переліку сумісності також зазначено модифікацію Jog 90 3WF (CY90), а застосування стосується двотактних скутерів з об’ємом двигуна 90 або 100 см³. Самої назви сімейства недостатньо для безпомилкового вибору: у межах однієї моделі трапляються різні роки та виконання, тому перед установленням потрібно зіставити параметри кріплення.

Регулювальний механізм біля основи пружини слугує для зміни її попереднього стискання. Налаштування допомагає узгодити просідання задньої частини скутера з навантаженням і звичним режимом їзди. Більше попереднє стискання зменшує просідання під масою водія та багажу, менше робить початок ходу підвіски м’якшим. Регулювання виконують на розвантаженій підвісці, не виводячи механізм за передбачені крайні положення.

Конструкція та основні параметри

• Розташування: задня підвіска скутера.
• Довжина: 305 мм.
• Виконання: пружинний амортизатор із регулювальним механізмом.
• Кріплення: верхнє вушко з втулкою та нижнє вилчасте з’єднання.
• Колір: чорний.
• Марка: SUNY.

Як перевірити сумісність

Перед придбанням порівняйте зі знятим амортизатором довжину, тип верхнього й нижнього кріплення, ширину посадкових частин і діаметри отворів. Окремо перевірте розташування вушка та вилки відносно корпусу, а також вільний простір для пружини на всій траєкторії роботи підвіски. Після встановлення амортизатор не повинен торкатися колеса, корпусу повітряного фільтра, деталей двигуна або облицювання.

Позначення AD100, Axis, BWS і Jog 90 окреслюють сферу застосування, але остаточний добір виконують за точною модифікацією скутера та геометрією старої деталі. Розмір 305 мм особливо важливий: інша довжина змінює положення задньої частини, початкове положення підвіски та доступний хід. Якщо попередній амортизатор має іншу довжину або іншу схему кріплень, цю модель не можна встановлювати без додаткової перевірки.

Коли потрібна заміна

Підставою для заміни є підтікання з корпусу, деформація штока чи кріплень, пошкодження втулки, помітний люфт, стукіт і погіршення гасіння розгойдування. Зношений амортизатор гірше контролює рух заднього колеса та може створювати додаткове навантаження на посадкові місця. До монтажу нової деталі варто оглянути кріплення, втулки й опори: розбитий отвір або зношений болт не виправляються самою заміною амортизатора.

Установлення та початкове налаштування

Скутер ставлять на центральну підставку та надійно розвантажують задню підвіску. Стару деталь знімають із верхньої та нижньої точок, потім очищають посадкові місця й перевіряють їхній стан. Новий амортизатор установлюють без бокового натягу, а кріплення затягують моментом, зазначеним у сервісній документації конкретної моделі. Після складання перевіряють вільний хід підвіски, відсутність контакту із сусідніми деталями та надійність з’єднань.

Починати налаштування зручно із середнього положення регулювального механізму, після чого оцінити просідання та поведінку скутера під звичним навантаженням. Положення змінюють лише на зупиненій і розвантаженій техніці. Правильно підібраний і встановлений амортизатор SUNY повертає задній підвісці контрольований хід, зменшує повторне розгойдування та підходить для планового відновлення скутерів зазначених серій.
