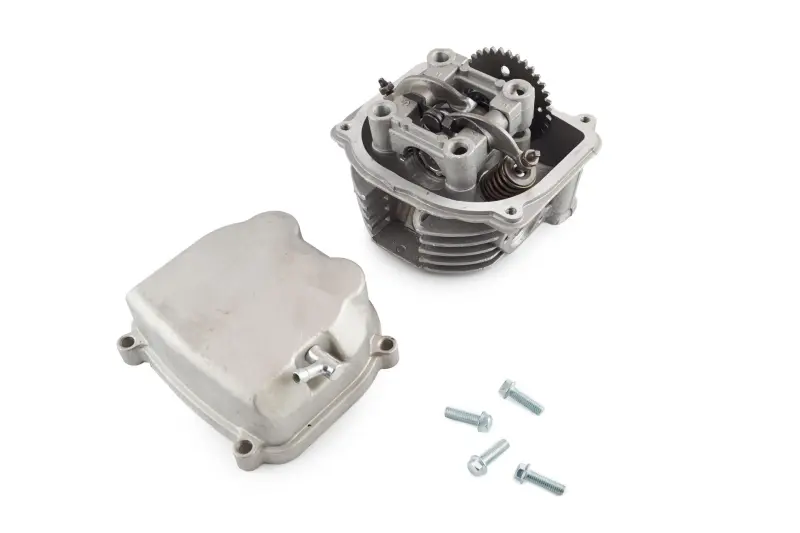

Головка циліндра 4T GY6 150 у зборі з кришкою

Головка циліндра 4T GY6 150 у зборі з кришкою

Ця головка призначена для ремонту верхньої частини чотиритактного двигуна GY6 класу 150 см³, що застосовується на скутерній техніці. Деталь установлюється над циліндром, формує верхню частину камери згоряння та розміщує механізм газорозподілу. Виконання у зборі зручне для комплексного відновлення мотора: у головці вже встановлені розподільний вал із зубчастим колесом, коромисла й клапанний механізм, а окрема кришка закриває верхню порожнину після регулювання та монтажу.

Призначення та конструкція

Під час роботи двигуна впускний і випускний клапани керують наповненням циліндра та відведенням відпрацьованих газів. Розподільний вал приводиться ланцюгом, а його кулачки через коромисла задають відкривання клапанів. Тому стан головки безпосередньо пов’язаний із герметичністю камери згоряння, компресією, правильністю фаз і стабільною роботою двигуна. Корпус має зовнішнє оребрення, розраховане на повітряне охолодження сімейства GY6; кришка ізолює зону розподільного вала та коромисел і утримує мастило у верхній частині двигуна.

Заміна головки доцільна за наявності тріщин, пошкодження площини прилягання, зношення клапанних сідел або напрямних, а також значного зношення деталей газорозподілу. Зібране виконання зменшує кількість операцій із перенесення клапанів, пружин, коромисел і розподільного вала зі старої деталі. Водночас остаточна підготовка двигуна все одно передбачає перевірку фаз, натягу ланцюга та клапанних зазорів.

Як перевірити сумісність

Основні орієнтири для підбору — чотиритактна схема, сімейство GY6 і клас 150 см³. Усередині сімейства трапляються різні варіанти головок, тому одного зазначення об’єму недостатньо. До встановлення зіставте нову деталь зі знятою головкою та конфігурацією двигуна.

• Кріплення до циліндра: мають збігатися розташування шпильок, напрямних і контур площини прилягання.
• Газорозподіл: перевірте розташування каналу ланцюга, виконання зірочки розподільного вала та сполучення з напрямною і натягувачем.
• Впуск і випуск: порівняйте положення каналів, кріпильних шпильок і приєднувальних поверхонь колектора та випускної системи.
• Кришка: урахуйте її форму, точки кріплення та розташування вентиляційного патрубка відносно деталей скутера.
• Циліндр і прокладка: їхні вікна та контури мають відповідати головці без перекриття каналів і порушення прилягання.

Таке порівняння особливо важливе, якщо двигун раніше ремонтували або частину деталей циліндро-поршневої групи вже замінювали. Для точного підбору використовуйте конфігурацію знятої головки та ремонтну документацію саме вашої версії GY6.

Установлення та перевірка після ремонту

Монтаж виконують на очищену й неушкоджену поверхню циліндра з відповідною новою прокладкою. Перед затягуванням перевіряють напрямні, канал ланцюга та вільне положення всіх спряжених деталей. Розподільний вал виставляють у верхній мертвій точці такту стиснення, суміщаючи позначки газорозподілу, після чого встановлюють ланцюг і приводять натягувач у робоче положення. Кріплення головки затягують рівномірно, за схемою та моментом із настанови конкретного двигуна; випадкове значення моменту може спричинити негерметичність або деформацію.

Після встановлення регулюють теплові зазори клапанів за нормами конкретної модифікації та ставлять кришку з відповідним ущільненням. До першого запуску колінчастий вал прокручують вручну, контролюючи збіг позначок і відсутність механічного упору. Після запуску перевіряють рівність роботи, сторонні шуми та сліди витоку мастила або газів у місцях з’єднань. Головка у зборі з кришкою підходить для повноцінного ремонту верхньої частини GY6 150, коли потрібно замінити не лише корпус, а й установлений у ньому механізм газорозподілу.
