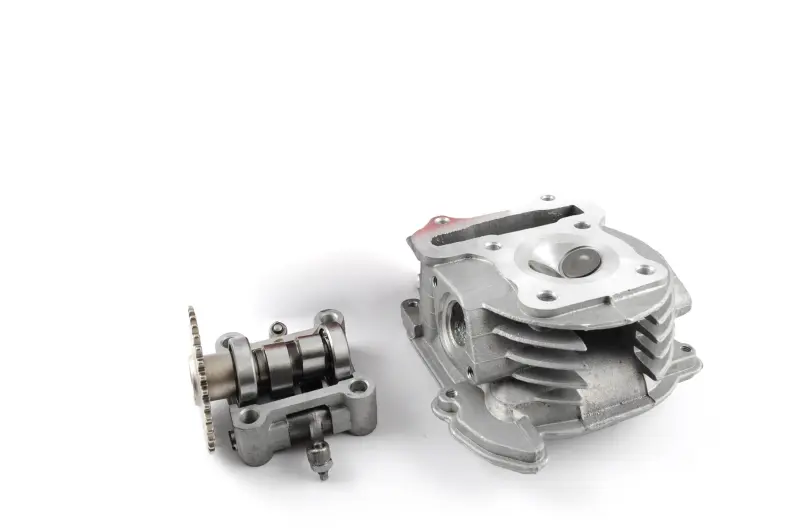

Головка циліндра 4T GY6 100 Ø50 у зборі без кришки

Головка циліндра 4T GY6 100 Ø50 у зборі без кришки

Ця головка призначена для чотиритактного скутерного двигуна сімейства GY6 100 із циліндром Ø50 мм. Вона встановлюється у верхній частині циліндро-поршневої групи, закриває циліндр, формує камеру згоряння та розміщує деталі газорозподілу. Виконання у зборі зручне для ремонту, коли зношену або пошкоджену головку доцільно замінити разом зі встановленими деталями клапанного механізму, а не переносити їх зі старого корпусу.

Призначення та конструкція

У головці розташовані впускний і випускний канали, клапани з пружинами, а також механізм, який відкриває клапани у потрібні фази роботи чотиритактного двигуна. Розподільний вал із зірочкою працює разом із ланцюгом ГРМ, а коромисла передають рух клапанам. Таке компонування керує наповненням циліндра паливоповітряною сумішшю та відведенням відпрацьованих газів. Площина прилягання головки до циліндра і стан клапанів безпосередньо впливають на герметичність камери згоряння та компресію.

Корпус має розвинені охолоджувальні ребра, характерні для скутерного двигуна з повітряним охолодженням. Вони збільшують площу відведення тепла навколо камери згоряння. Варіант постачається без верхньої кришки головки: під час підготовки до ремонту кришку та її ущільнення потрібно передбачити окремо або використати сумісні деталі двигуна, що обслуговується, після перевірки їхнього стану.

Що врахувати під час вибору

• Тип двигуна: чотиритактний GY6 100.
• Розмір циліндро-поршневої групи: Ø50 мм.
• Виконання: головка у зборі з клапанним механізмом, розподільним валом та опорою коромисел.
• Особливість комплектації: верхня кришка головки не входить.

Позначень GY6 і 100 недостатньо для безпомилкового вибору: у двигунів близької архітектури трапляються відмінності посадкових місць. Перед замовленням зіставте головку зі знятою деталлю за розташуванням кріпильних шпильок та отворів, формою камери з боку циліндра, проходом ланцюга ГРМ, конфігурацією впускного і випускного каналів, місцем свічки та кріпленням кришки. Діаметр Ø50 мм має відповідати встановленому циліндру й поршневій конфігурації. Якщо двигун раніше доопрацьовували, орієнтуйтеся на фактичні деталі мотора, а не лише на заявлений об’єм скутера.

Коли потрібна заміна

Головку замінюють у разі тріщин корпусу, пошкодження привалкової площини, зношення напрямних або сідел клапанів, а також дефектів, через які клапани перестають герметично закривати камеру згоряння. Підставою для діагностики можуть бути втрата компресії, ускладнений запуск або нестабільна робота після виключення несправностей інших систем. Перед заміною варто перевірити стан циліндра, поршня, ланцюга та напрямних ГРМ: нова головка не усуває зношення сполучених деталей.

Установлення та підготовка до запуску

Монтаж виконують на очищену площину циліндра зі справними установними штифтами та придатною новою прокладкою головки. Під час складання необхідно правильно провести ланцюг ГРМ, виставити розподільний вал за установними мітками, затягнути кріплення у передбаченій послідовності та відрегулювати клапанні зазори за даними конкретного двигуна. Значення моменту затягування і зазорів слід брати із сервісної документації скутера, адже вони залежать від модифікації.

До першого запуску перевіряють вільне провертання колінчастого вала, збіг фаз газорозподілу, положення коромисел і надійність з’єднань впуску та випуску. Після складання встановлюють сумісну кришку зі справним ущільненням. Такий порядок допомагає виключити помилку фаз, контакт клапанів із поршнем та витоки у місцях з’єднань. Деталь розрахована на відновлення верхньої частини двигуна GY6 100 Ø50 за точного збігу посадкових параметрів.
