Нижня кришка циліндра (піддон) Partner P350 WOODMAN

Нижня кришка циліндра Partner P350 WOODMAN

Деталь установлюється знизу циліндра бензопили Partner P350 і закриває нижню частину картера двигуна. Її також називають піддоном циліндра або кришкою картера. Це нерухома корпусна деталь, а не поршень: вона утворює нижню межу порожнини, де розташований кривошипний механізм, і з’єднується з циліндром по плоскій привалювальній поверхні.

Для двотактного двигуна стан цього з’єднання має практичне значення. Щільне прилягання кришки до циліндра допомагає зберігати герметичність картера, потрібну для нормального руху паливоповітряної суміші. Тріщина, скол, деформація площини або пошкодження зони кріплення можуть спричинити підсмоктування повітря та погіршити роботу двигуна. Тому піддон замінюють не лише після очевидної поломки, а й коли під час розбирання виявлено дефекти, що заважають надійно скласти картер.

Конструкція та місце встановлення

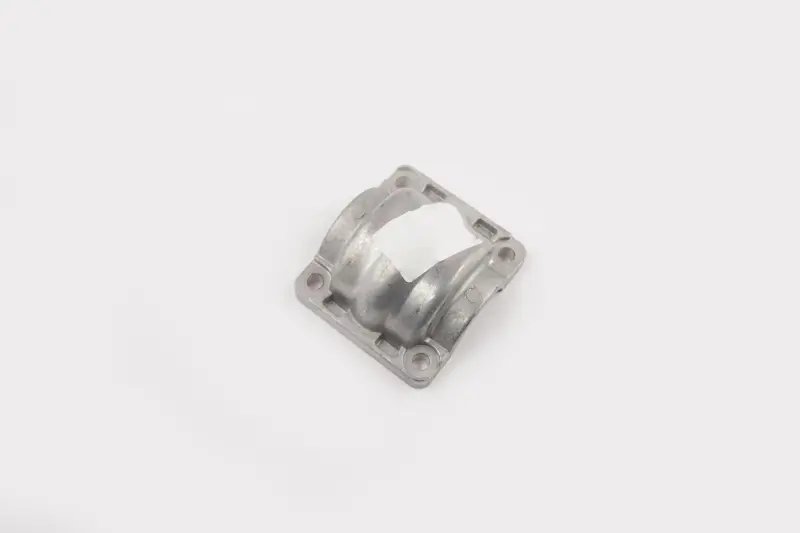

Кришка виконана як компактна лита корпусна деталь із формованою центральною порожниною. По кутах розташовані чотири кріпильні отвори, а контур сполучення повторює нижню частину циліндра відповідної конструкції. Центральний профіль залишає простір для деталей кривошипного механізму. У двигуні Partner 350 кришка картера розташована поруч із колінчастим валом і вузлом підшипника з ущільненням, тому її встановлюють під час розбирання циліндрової частини двигуна.

Як перевірити сумісність

Основний орієнтир — бензопила Partner P350. Номер кришки картера в переліку деталей Partner 350 — 530037935, однак перед замовленням потрібно врахувати конкретне виконання пили та рік її випуску. Назви Partner 350, P350, P350S і P350XT можуть стосуватися різних конструктивних версій, тому лише схожого індексу недостатньо.

Порівняйте зняту кришку з новою за формою зовнішнього контуру, профілем центральної порожнини, розташуванням чотирьох отворів і геометрією привалювальної поверхні. Перевірте, як відносно кришки розміщуються колінчастий вал, підшипник та ущільнення. Якщо старої деталі немає, підбір слід виконувати за повною моделлю пили та конструкцією двигуна. Розмір циліндра або поршня сам по собі не підтверджує відповідність кришки.

Коли потрібна заміна

• на корпусі є тріщини, сколи або сліди механічного пошкодження;
• привалювальна поверхня деформована, має глибокі риски або не прилягає по всьому контуру;
• розбиті кріпильні отвори чи пошкоджені ділянки навколо них;
• у місці з’єднання виявлено ознаки негерметичності, які не усуваються правильним установленням ущільнення;
• стару кришку пошкоджено внаслідок заклинювання, удару або некоректного розбирання двигуна.

Рекомендації зі встановлення

Монтаж виконують на розібраному й очищеному двигуні. Перед складанням видаляють залишки старого ущільнення та забруднення, не пошкоджуючи сполучні площини. Нову кришку спочатку прикладають без зусилля: вона має збігтися за контуром і отворами, не торкатися обертових деталей та сідати без перекосу. Одночасно перевіряють стан колінчастого вала, підшипника й ущільнення, оскільки після складання доступ до них буде обмежений.

Тип прокладки або герметизувального засобу обирають за вимогами виробника конкретної модифікації Partner P350; комплектність щодо цих матеріалів потрібно уточнити окремо. Кріплення затягують рівномірно в кілька прийомів із моментом, указаним для відповідної пили. Після монтажу колінчастий вал має обертатися вільно, а складений картер потрібно перевірити на герметичність. Такий порядок допомагає уникнути перекосу кришки та повторного розбирання двигуна.

Нижня кришка циліндра WOODMAN призначена для ремонту, коли початкова корпусна деталь Partner P350 втратила цілісність або рівність сполучення. Точний підбір за геометрією та акуратне встановлення важливіші за зовнішню схожість: лише відповідна кришка дасть змогу правильно скласти циліндрову частину двигуна й відновити щільне з’єднання картера.
