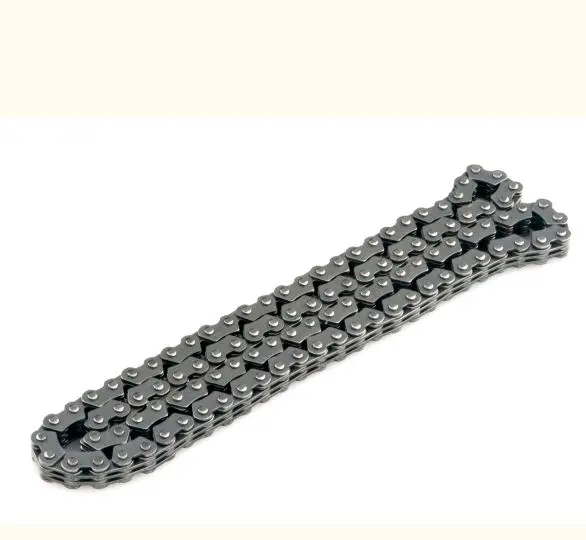

Ланцюг ГРМ 4T GY6 125/150 2×3-92L JING

Ланцюг ГРМ 4T GY6 125/150 2×3-92L JING

Ланцюг призначений для приводу газорозподільного механізму в чотиритактних двигунах GY6 робочим об’ємом 125 і 150 см³. Він передає обертання від колінчастого вала до розподільного та підтримує узгоджену роботу механізму газорозподілу. Виконання 2×3-92L передбачає 92 ланки й розраховане на відповідну конфігурацію приводу ГРМ.

Деталь застосовують під час обслуговування та ремонту скутерів із двигунами GY6 125/150. Заміна може знадобитися при відновленні вузла ГРМ або розбиранні двигуна для планового ремонту. Ланцюг працює в одному механізмі з напрямними, натягувачем, зірочками та розподільним валом, тому стан цих елементів варто оцінити до складання. Якщо напрямні, натягувач або зірочки зношені, їхня несправність може впливати на роботу встановленого ланцюга.

Як правильно дібрати ланцюг

Основні параметри добору — чотиритактний двигун сімейства GY6, робочий об’єм 125 або 150 см³, виконання 2×3 та кількість ланок 92. Для цього ланцюга також зазначене застосування з двигунами 152QMI/1P52QMI і 157QMJ/1P57QMJ. Перед замовленням зіставте позначення на двигуні з наведеними варіантами, а демонтований ланцюг — за кількістю ланок і конструкцією.

Належність двигуна до сімейства GY6 сама по собі не є достатньою умовою для вибору: близькі за позначенням мотори можуть відрізнятися комплектацією приводу. Ланцюг 92L не можна замінювати варіантом з іншою кількістю ланок, навіть якщо він також призначений для GY6. Інша довжина не відповідає потрібній конфігурації та не дає правильно скласти механізм за установочними мітками. Добір лише за зовнішньою схожістю без перевірки кількості ланок також не гарантує відповідності.

Характеристики

• Тип деталі: ланцюг газорозподільного механізму.
• Призначення: передавання обертання від колінчастого вала до розподільного.
• Тип двигуна: чотиритактний, 4T GY6.
• Робочий об’єм двигуна: 125/150 см³.
• Виконання: 2×3-92L.
• Кількість ланок: 92.
• Застосовувані позначення двигунів: 152QMI/1P52QMI і 157QMJ/1P57QMJ.
• Бренд: JING.

Установлення та перевірка вузла

Ланцюг установлюють під час ремонту двигуна з виставленням фаз газорозподілу за сервісними мітками конкретного мотора. До монтажу порівняйте нову та зняту деталі: перевірте кількість ланок, виконання і загальну конструкцію. Одночасно огляньте зірочки, напрямні й натягувач, переконайтеся в їхній справності та відповідності конфігурації двигуна.

Після укладання ланцюга потрібно правильно сумістити установочні мітки колінчастого й розподільного валів, привести натягувач у робоче положення та перевірити натяг. Перед остаточним складанням переконайтеся, що ланцюг проходить напрямними без неправильного розташування, а механізм провертається узгоджено. Фази виставляють саме для конкретного двигуна: помилка під час складання порушує роботу газорозподільного механізму.

Ланцюг JING 2×3-92L підходить для ремонту скутера, якщо на ньому встановлений двигун GY6 125/150 із 92-ланковим ланцюгом відповідного виконання. Точна перевірка конфігурації до купівлі та контроль суміжних деталей під час установлення дають змогу скласти вузол із належними компонентами й відновити штатне передавання обертання у приводі розподільного вала.
