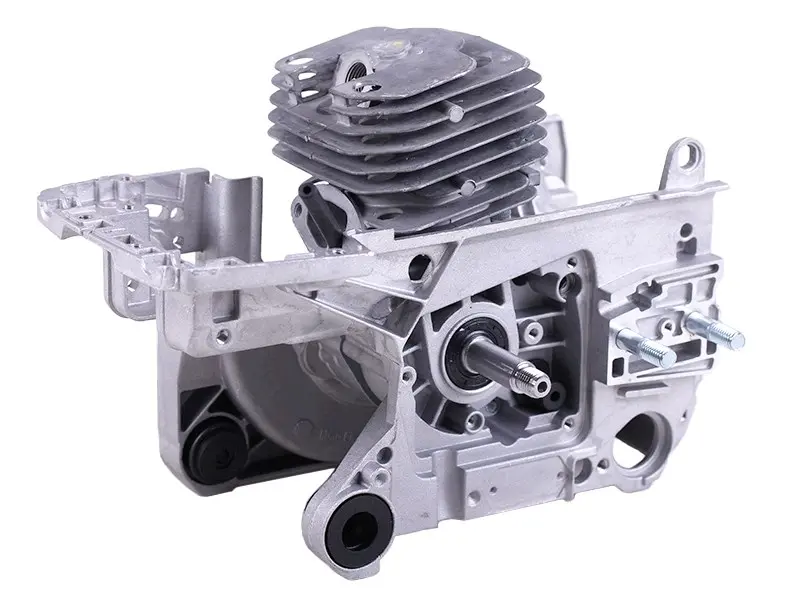

Картер бензопили Goodluck GL4500/5200 з колінчастим валом і ЦПГ NEWTOP

Картер двигуна Goodluck GL4500/5200 з колінчастим валом і ЦПГ NEWTOP

Вузол призначений для ремонту бензопил Goodluck GL4500 і GL5200 у разі пошкодження корпусу двигуна, колінчастого вала або циліндро-поршневої групи. В одній позиції поєднані основні деталі моторної частини: картер, колінчастий вал і ЦПГ NEWTOP. Такий формат зручний для комплексного відновлення двигуна, коли локальна заміна однієї зношеної деталі не усуває несправність або потребує окремого добору кількох взаємопов’язаних компонентів.

Призначення та будова

Картер є основою двигуна та забезпечує правильне взаємне розташування його внутрішніх деталей. У ньому розміщується колінчастий вал, який приймає зусилля від шатуна, перетворює зворотно-поступальний рух поршня на обертання та передає крутний момент на привод бензопили. Циліндро-поршнева група бере участь у стисканні паливної суміші та передає утворене зусилля через шатун на колінчастий вал.

Спільний стан цих компонентів впливає на плавність обертання, стабільність роботи двигуна та передавання моменту. У разі зношення посадкових місць картера, пошкодження колінчастого вала або дефектів ЦПГ ремонт окремої деталі може бути недостатнім. Комплексний вузол дає змогу замінити пов’язану моторну частину й не поєднувати нові компоненти з критично зношеними деталями старого двигуна.

Основні частини позиції

• Картер двигуна. Утворює корпусну основу, утримує колінчастий вал у заданому положенні та має посадкові й кріпильні ділянки для складання бензопили.
• Колінчастий вал. З’єднує поршневий механізм із приводною частиною та перетворює рух поршня на обертання.
• Циліндро-поршнева група. Формує поршневу частину двигуна, забезпечує стискання суміші й передавання зусилля на шатун.
• Виконання NEWTOP. Дає змогу вибрати саме цю версію вузла та не змішувати її із зовні подібними варіантами інших виробників.

Коли доцільна заміна

Такий вузол обирають під час серйозного ремонту після зношення або пошкодження кількох пов’язаних деталей двигуна. Підставою для розбирання можуть бути люфт колінчастого вала, биття, механічний стукіт, відчутна вібрація, пошкодження посадкових ділянок або несправність циліндро-поршневої частини. Причину неполадки потрібно визначити до встановлення, адже подібні ознаки можуть створювати й інші деталі бензопили.

Комплексна заміна особливо практична, якщо старий картер має дефекти, а стан колінчастого вала та ЦПГ уже не дає змоги розраховувати на подальшу стабільну експлуатацію. Справні навісні компоненти зі старого двигуна можна використовувати лише після перевірки їхнього стану та відповідності новому корпусу.

Як перевірити сумісність

Заявлене застосування — бензопили Goodluck GL4500 і GL5200. Перед придбанням потрібно врахувати не лише позначення моделі, а й фактичну конструкцію встановленого двигуна: у межах однієї серії можуть траплятися модифікації з відмінностями у кріпленнях і місцях з’єднання.

• порівняйте загальний контур картера, розташування монтажних отворів, опор і різьбових точок;
• перевірте форму та положення вихідних кінців колінчастого вала з боку суміжних механізмів;
• зіставте циліндр, його кріплення та розташування впускної й випускної сторін;
• врахуйте посадкові місця для деталей, які переноситимуться зі старого двигуна;
• до остаточного складання переконайтеся, що всі суміжні компоненти встановлюються без перекосу та примусової підгонки.

Встановлення та перевірка після ремонту

Монтаж потребує повного розбирання відповідної частини бензопили та правильного перенесення сумісних деталей. Перед складанням очищають поверхні з’єднання, перевіряють кріплення, прокладки, сальники та інші компоненти, залучені до герметизації й обертання. Після встановлення колінчастий вал має повертатися вільно, без заїдань, стороннього опору та відчутного перекосу.

Усі з’єднання затягують у послідовності та із зусиллям, передбаченими для конкретної модифікації пилки. До запуску також перевіряють правильність установлення навісних механізмів і відсутність сторонніх предметів усередині корпусу. Картер із колінчастим валом і ЦПГ NEWTOP підходить для комплексного відновлення моторної частини Goodluck GL4500/5200, коли потрібно замінити одразу кілька взаємопов’язаних компонентів і відновити правильну механіку двигуна.
