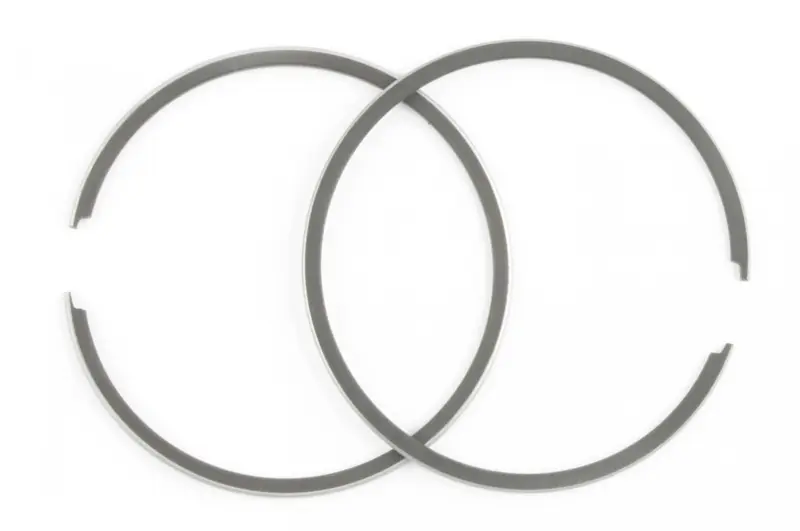

Поршневі кільця SEE STD Ø52,00 мм для Yamaha Axis 100/BW’S 100 (4VP)

Поршневі кільця SEE STD Ø52,00 мм для Yamaha Axis 100 і BW’S 100

Комплект призначений для циліндро-поршневої групи 100-кубових двотактних скутерів Yamaha Axis 100 і BW’S 100 із двигуном сімейства 4VP. Розмір STD і діаметр 52,00 мм означають стандартне виконання для циліндра номінального розміру. Це основний критерій добору: такі кільця не призначені для циліндра, який уже розточили під ремонтний поршень більшого діаметра.

Призначення у двигуні

Два поршневі кільця встановлюються в канавки поршня та працюють по поверхні циліндра. Верхнє і друге кільце створюють потрібне ущільнення між поршнем і циліндром, підтримуючи компресію під час роботи двигуна. Справне сполучення кілець, поршневих канавок і циліндра потрібне для нормального запуску, сталої тяги та повноцінної роботи циліндро-поршневої групи.

Кільця добирають не лише за моделлю скутера. Позначення 4VP, робочий об’єм 100 см³, стандартний діаметр 52,00 мм і стан установленого поршня мають відповідати конфігурації двигуна, який ремонтують. Однаковий діаметр без відповідності профілю та посадки в канавках поршня не забезпечує правильного монтажу, тому перед складанням комплект зіставляють зі знятими деталями й параметрами циліндра.

Що перевірити перед вибором

• Модель і двигун: Yamaha Axis 100 або BW’S 100 із сімейством двигуна 4VP.
• Розмір: STD, Ø52,00 мм; після розточування циліндра потрібен відповідний ремонтний розмір, а не стандартний комплект.
• Поршень: канавки мають відповідати кільцям за шириною, глибиною та формою.
• Циліндр: фактичний діаметр, зношення і стан робочої поверхні перевіряють до замовлення та ще раз перед складанням.
• Причина ремонту: за наявності помітних пошкоджень поршня або циліндра встановлення лише нових кілець може бути недостатньо.

Заміна та встановлення

Приводом перевірити кільця можуть бути зниження компресії, ускладнений запуск і втрата тяги, але такі ознаки трапляються й за інших несправностей. Розбирання варто починати з діагностики циліндро-поршневої групи. Після зняття циліндра оцінюють його робочу поверхню, поршень і канавки, видаляють відкладення та перевіряють, чи рухаються нові деталі в канавках без заклинювання.

Перед остаточним складанням кожне кільце встановлюють у циліндр і контролюють проміжок у замку; бічний проміжок перевіряють у канавці поршня. Для цих операцій використовують щуп і заводські допуски конкретної модифікації Yamaha. Верхнє й друге кільця монтують у призначені для них канавки, дотримуючись положення замків відносно фіксувальних елементів поршня. Під час надягання кільця не можна надмірно розводити: деформація здатна порушити прилягання до циліндра.

Обидва кільця доцільно встановлювати комплектом, як передбачено технологією ремонту. Після монтажу циліндр надягають обережно, одночасно контролюючи посадку кілець у канавках. Якщо досвіду ремонту двотактних двигунів немає, роботу варто доручити майстру: точне оцінювання циліндра, поршня та монтажних проміжків визначає результат ремонту. Комплект SEE STD Ø52,00 мм підходить для відновлення штатної конфігурації Yamaha Axis 100 або BW’S 100 4VP, коли циліндр і поршень розраховані саме на номінальний розмір.
