Поршневі кільця SEE Yamaha Axis 100/BWS 100 4VP, +1,00, Ø53,00 мм

Поршневі кільця SEE для Yamaha Axis 100 та BWS 100 4VP

Комплект призначений для ремонту циліндро-поршневої групи двотактних скутерів Yamaha Axis 100 і BWS 100 з двигуном сімейства 4VP. Кільця встановлюються в канавки поршня та працюють разом із поверхнею циліндра. Їхні основні завдання — обмежувати прорив газів із камери згоряння та відводити частину тепла від поршня до стінки циліндра. Правильно підібраний комплект допомагає відновити ущільнення в парі «поршень — циліндр» після кваліфікованого оцінювання й обробки деталей.

Ремонтний діаметр і сумісність

Номінальний діаметр цієї версії становить 53,00 мм, а позначення 1,00 вказує на збільшення на 1,00 мм порівняно зі стандартним розміром 52,00 мм для BWS 100/YW 100 4VP. Це ремонтне виконання для циліндра, уже розточеного під відповідний поршень. Кільця не можна добирати лише за об’ємом двигуна: варіант Ø53,00 мм не призначений для стандартного циліндра Ø52,00 мм і не замінює комплекти інших ремонтних розмірів.

Заявлена сумісність охоплює Yamaha Axis 100 та BWS 100 із позначенням двигуна 4VP. Назви скутерів можуть відрізнятися залежно від ринку, тому під час добору необхідно одночасно підтвердити сімейство двигуна, фактичний діаметр циліндра й розмір установленого поршня. Збігу лише за моделлю або робочим об’ємом 100 см³ недостатньо для точного вибору.

Склад та особливості комплекту

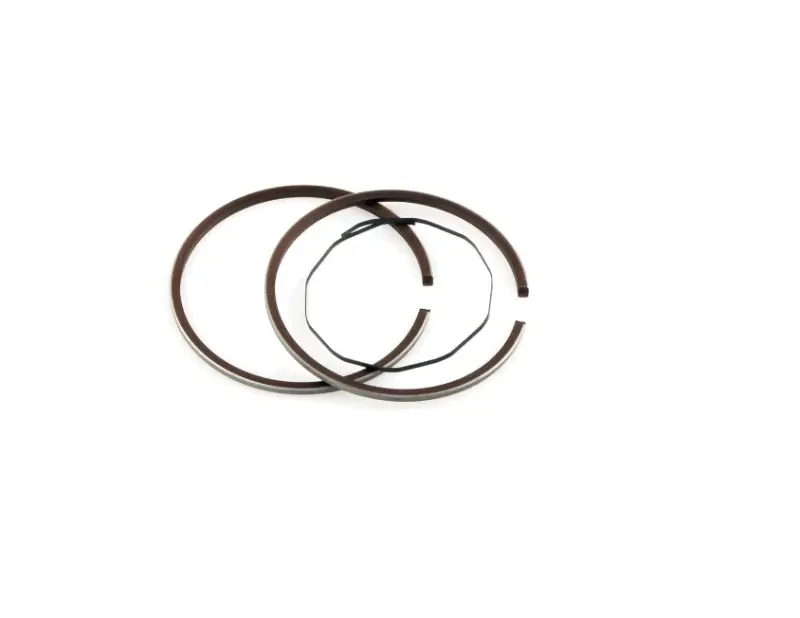

Набір містить два розрізні поршневі кільця й тонкий хвилеподібний розширювач. Розріз дає кільцям змогу стискатися під час введення поршня в циліндр і працювати в заданому діаметрі. Деталі розраховані на спільне встановлення як один набір; поєднувати нові кільця з окремими зношеними компонентами попереднього комплекту не варто.

Що перевірити перед придбанням

• Двигун: позначення 4VP і сумісність із Yamaha Axis 100 або BWS 100.
• Розмір циліндра: фактичний діаметр після розточування має відповідати 53,00 мм.
• Поршень: він має бути ремонтного розміру +1,00 та мати відповідні за кількістю, висотою і профілем канавки.
• Стан деталей: циліндр перевіряють на зношення й відхилення форми, а поршневі канавки — на пошкодження та збільшений бічний зазор.
• Монтажні зазори: зазор у замку та посадку кільця в канавці звіряють із ремонтними даними конкретного двигуна.

Розмір 53,00 мм сам по собі не підтверджує повної взаємозамінності. У кілець однакового діаметра можуть відрізнятися висота, профіль і спосіб установлення, тому порівняння з поршнем важливіше за зовнішню подібність. Якщо циліндр ще не виміряний або рішення про розточування не прийняте, спочатку виконують дефектування циліндро-поршневої групи, а потім обирають ремонтний розмір.

Рекомендації зі встановлення

Перед складанням канавки поршня очищають від нагару без пошкодження контактних поверхонь. Новий комплект попередньо перевіряють у відповідних канавках і в підготовленому циліндрі. Кільця встановлюють спеціальними щипцями, не перекручуючи й не розводячи сильніше, ніж потрібно: деформація порушує прилягання та може пошкодити кільце ще до запуску двигуна. Порядок, положення й орієнтацію деталей визначають за конструкцією поршня та сервісними даними Yamaha 4VP.

Заміна кілець має сенс після перевірки не лише самих кілець, а й циліндра з поршнем. Зношена або деформована поверхня циліндра, а також розбиті канавки не виправляються встановленням нового набору. Комплект SEE Ø53,00 мм обирають для ремонту вже узгодженої пари з поршнем +1,00 — тоді розмір кожної деталі відповідає виконаній обробці циліндра.
