ЦПГ SEE Taiwan для Honda DIO 75, Ø47 мм, палець 12 мм

ЦПГ SEE Taiwan для Honda DIO 75

Комплект призначений для ремонту циліндро-поршневої частини двигуна скутера Honda DIO. Його обирають у разі зношення циліндра, поршня та кілець, а також після пошкоджень, через які двигун втрачає компресію, гірше запускається або вже не розвиває звичної тяги. Основні параметри цього виконання — діаметр циліндра 47 мм і поршневий палець діаметром 12 мм. Ці розміри потрібно перевіряти разом із модифікацією двигуна: самої назви Honda DIO для безпомилкового підбору недостатньо.

Склад і призначення деталей

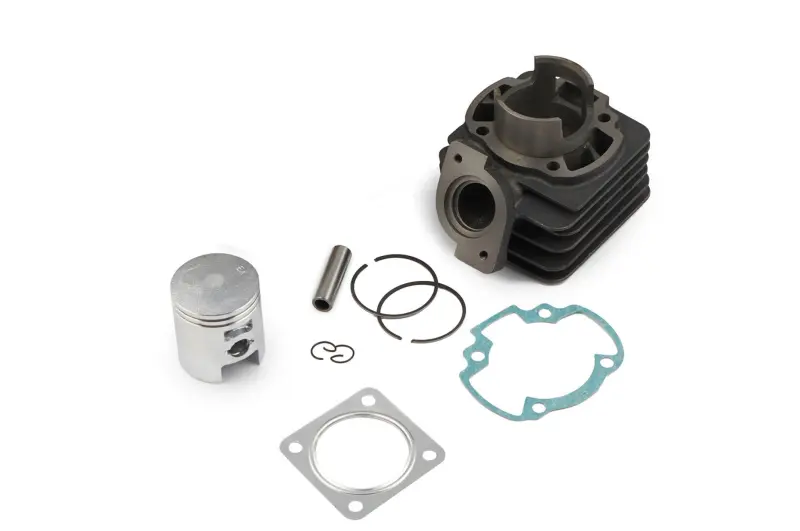

До комплекту входять циліндр із зовнішнім охолоджувальним оребренням, поршень, поршневі кільця, палець діаметром 12 мм, стопорні кільця, прокладка основи циліндра та прокладка головки. Головка циліндра до цього набору не входить. Такий склад дає змогу одночасно оновити основні сполучені деталі, а не встановлювати новий поршень у зношений циліндр або повторно використовувати старі ущільнення після розбирання двигуна.

Циліндр утворює напрямну та робочу поверхню для руху поршня. Поршневі кільця ущільнюють проміжок між деталями й беруть участь у збереженні компресії, а палець з’єднує поршень із шатуном. Стопорні кільця утримують палець від осьового зміщення. Прокладки герметизують з’єднання циліндра з картером і головкою, тому стан прилеглих площин безпосередньо впливає на результат ремонту.

Коли потрібна заміна ЦПГ

Підставою для діагностики є ускладнений запуск, помітне падіння тяги, зниження компресії, сторонній механічний шум і сліди пошкоджень, виявлені після розбирання. На циліндрі перевіряють наявність задирів і вираженого вироблення, на поршні — пошкодження спідниці та днища, на кільцях і канавках — зношення або втрату рухливості. Подібні симптоми можуть виникати й через інші несправності двигуна, тому перед придбанням варто виміряти компресію та оглянути демонтовані деталі.

Як перевірити сумісність

Виконання Ø47 мм із пальцем 12 мм застосовується для відповідних версій Honda DIO; для цього комплекту також заявлені DIO AF-18, AF-27 і AF-28. У межах одного сімейства трапляються різні конфігурації двигуна, тому перед установленням порівняйте код і модифікацію мотора, діаметр поршня, діаметр пальця, висоту й посадку циліндра, розташування кріпильних отворів, вікон і випускного фланця. Контури обох прокладок мають збігатися з каналами та посадковими площинами двигуна.

• Діаметр циліндра: 47 мм.
• Діаметр поршневого пальця: 12 мм.
• Призначення: циліндро-поршнева частина двигуна Honda DIO.
• Підтверджені версії DIO: AF-18, AF-27 і AF-28.
• Головка циліндра: купується або використовується окремо після перевірки її стану та сумісності.

Підготовка та встановлення

До складання очищають посадкові площини від залишків попередніх прокладок і нагару, перевіряють шатун, голчастий підшипник поршневого пальця та колінчастий вал на неприпустимий люфт або пошкодження. Зношені суміжні деталі здатні швидко погіршити роботу нової ЦПГ. Поршень, кільця та циліндр установлюють з урахуванням напрямку поршня, положення замків кілець і вимог сервісної документації конкретного двигуна. Перед складанням деталі змащують відповідною моторною оливою, а кріплення затягують у визначеній виробником послідовності та з передбаченим моментом.

Після складання колінчастий вал потрібно плавно провернути вручну та переконатися, що поршень рухається без заклинювання й контакту з нерухомими деталями. Перед першим запуском перевіряють герметичність з’єднань, справність подавання мастила та налаштування системи живлення. Режим початкової експлуатації обирають за рекомендаціями для встановленої ЦПГ і конкретної версії двигуна.

Практичні переваги комплекту

• Циліндр, поршень, кільця, палець і фіксатори замінюються разом, що виключає поєднання нової деталі з явно зношеною парою.
• Дві потрібні прокладки дають змогу заново ущільнити з’єднання циліндра після розбирання двигуна.
• Зовнішнє оребрення циліндра збільшує площу відведення тепла під час роботи двигуна.

ЦПГ SEE Taiwan Ø47 мм із пальцем 12 мм підходить для планового відновлення та ремонту після пошкодження поршневої частини Honda DIO. Точне звірення двигуна й демонтованого комплекту до початку монтажу допомагає уникнути невідповідності посадкових розмірів і кріплень.
