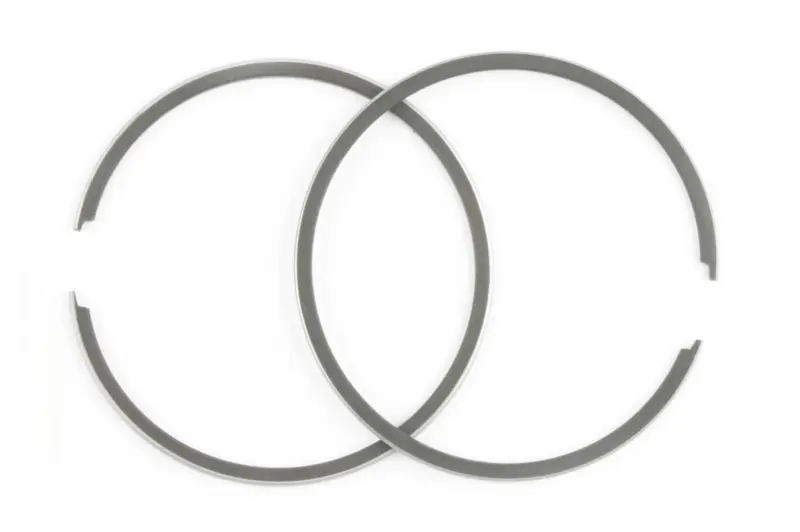

Поршневі кільця Honda Lead 90 HF05 STD Ø48 мм SEE

Поршневі кільця Honda Lead 90 HF05 STD Ø48 мм SEE

Комплект призначений для циліндро-поршневої групи скутера Honda Lead 90 модифікації HF05. Для цієї моделі Honda зазначає одноциліндровий двотактний двигун HF05E робочим об’ємом 89 см³ і номінальний діаметр циліндра 48,0 мм. Позначення STD та розмір Ø48,00 мм відносять ці кільця до стандартного, а не збільшеного ремонтного діаметра. Виконання SEE вироблене в Тайвані.

Призначення у двигуні

Поршневі кільця встановлюються в канавки поршня та під час його руху контактують із робочою поверхнею циліндра. Їхнє основне завдання — ущільнювати проміжок між поршнем і циліндром, обмежувати прорив газів із камери згоряння та допомагати зберігати потрібну компресію. Через контакт кільця зі стінкою циліндра також відводиться частина тепла від поршня. Стан цієї пари безпосередньо пов’язаний із запуском, тягою та стабільною роботою двигуна, тому кільця добирають з урахуванням фактичного стану поршня й циліндра.

Заміна може знадобитися через зношення кілець, збільшений зазор у замку, залягання в канавках або пошкодження поверхні. Непрямими ознаками бувають зниження компресії, ускладнений запуск і втрата потужності, однак остаточне рішення приймають після розбирання та вимірювань. Якщо циліндр має виражене вироблення, задири або вже розточений під ремонтний розмір, установлення кілець STD Ø48,00 мм саме по собі проблему не усуне.

Що перевірити під час добору

• Модель: Honda Lead 90, код модифікації HF05; позначення двигуна — HF05E.
• Розмір: номінальний діаметр 48,00 мм та виконання STD. Для розточеного циліндра потрібні кільця відповідного ремонтного розміру.
• Поршень: профіль, висоту й порядок канавок, а також розташування замків потрібно зіставити зі встановленим поршнем. Один діаметр не підтверджує повного збігу.
• Стан циліндра: перед складанням перевіряють діаметр, овальність, конусність і робочу поверхню за допусками посібника Honda.
• Робочі зазори: зазор кільця в циліндрі та посадку в поршневій канавці контролюють вимірювальним інструментом, а не оцінюють лише за зовнішнім виглядом.

Підготовка та встановлення

Роботу виконують на розібраній верхній частині двигуна. Канавки поршня очищують від нагару без пошкодження їхніх крайок, поршень оглядають на зношення й дефекти, а циліндр вимірюють до остаточного рішення про придатність деталей. Кільця не можна надмірно розводити, згинати або встановлювати із силою: для монтажу застосовують відповідні щипці. Якщо на кільцях передбачене позначення сторони, його орієнтують до днища поршня згідно з інструкцією виробника. Після встановлення кожне кільце має вільно переміщатися у своїй канавці в передбачених межах.

Перед введенням поршня в циліндр перевіряють розташування замків відносно фіксувальних елементів поршня та дотримуються схеми складання для двигуна HF05E. Робочі поверхні змащують складом, приписаним сервісною документацією для цього двотактного двигуна. Силове проштовхування поршня з не стиснутим кільцем здатне пошкодити кільце, канавку або циліндр, тому складання проводять обережно й без перекосу.

Ці кільця підходять для ремонту штатної циліндро-поршневої групи Honda Lead 90 HF05 лише за збереженого стандартного розміру 48,0 мм. Перед замовленням варто звірити модель скутера й двигуна, виміряти циліндр і порівняти геометрію канавок установленого поршня. Такий порядок вибору дає змогу визначити, чи достатньо замінити кільця, чи двигуну потрібен поршень або циліндр іншого ремонтного виконання.
