Циліндро-поршнева група SEE для Honda Lead 100 JF06, Ø51 мм

ЦПГ SEE для Honda Lead 100 JF06, Ø51 мм

Комплект призначений для ремонту циліндрової частини двотактного двигуна скутера Honda Lead 100 модифікації JF06. Діаметр 51 мм відповідає стандартному розміру для цієї моделі, тому ЦПГ дає змогу відновити штатну конфігурацію без переходу на збільшений діаметр. Такий ремонт проводять за підтвердженого зношення циліндра й поршня, появи задирів на поверхнях тертя, пошкодження кілець або канавок поршня, а також у разі зниження компресії, якщо діагностика пов’язує проблему саме зі станом циліндро-поршневої пари.

Склад і призначення деталей

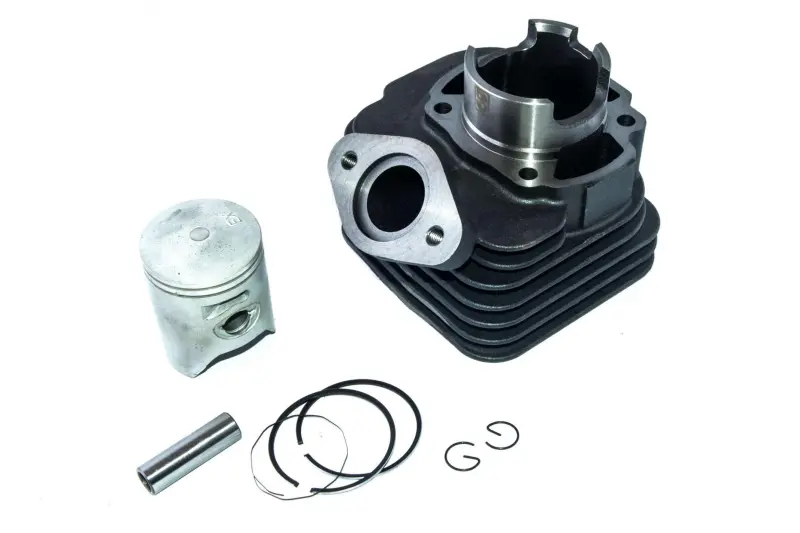

До набору входять циліндр, поршень, комплект поршневих кілець, поршневий палець і стопорні кільця. Циліндр утворює напрямну поверхню для руху поршня та має вікна, потрібні для газообміну двотактного двигуна. Зовнішні ребра збільшують площу відведення тепла. Поршень сприймає тиск газів і через палець передає зусилля шатуну, а кільця ущільнюють проміжок між поршнем і стінкою циліндра, допомагаючи підтримувати компресію. Стопорні кільця утримують палець від осьового зміщення.

Одночасна заміна циліндра, поршня та кілець дає змогу зібрати сполучені деталі одного номінального діаметра, не залишаючи в парі зношений компонент. Це доцільно, коли старий циліндр має глибокі задири, помітний виробіток або відхилення форми, а встановлення лише нових кілець уже не усуває причину падіння компресії. Прокладки для цього набору не заявлені, тому їх потрібно підібрати окремо відповідно до конкретної збірки.

Що перевірити перед замовленням

• Модель скутера: Honda Lead 100; позначення JF06 допомагає відрізнити цю версію від інших поколінь Lead з іншою конструкцією двигуна.
• Тип двигуна: комплект розрахований на двотактну версію. Він не призначений для пізніших чотиритактних моделей зі схожою назвою.
• Діаметр: 51 мм. Якщо двигун раніше розточували або оснащували комплектом збільшеного об’єму, самого збігу назви моделі недостатньо.
• Поршневий палець: діаметр 13 мм. Цей параметр потрібно зіставити зі встановленим шатуном і демонтованим поршнем.
• Виконання циліндра: до монтажу порівняйте розташування вікон, випускного фланця, кріпильних отворів і посадкових поверхонь зі старою деталлю.

Підготовка та встановлення

Перед складанням двигун очищають від нагару, абразивних частинок і залишків старих ущільнень. Одночасно перевіряють шатун, голчастий підшипник верхньої головки, стан посадок і відсутність пошкоджень у картері: нова ЦПГ не усуне несправність суміжних деталей. Поршневі кільця встановлюють у призначені для них канавки без надмірного розтягування, а їхні замки розташовують відповідно до штифтів поршня. Стопори пальця мають повністю ввійти в канавки; потрапляння стопора всередину картера під час монтажу потрібно виключити.

До остаточного складання перевіряють вільний хід поршня, проміжок у замках кілець і відповідність фактичних розмірів вимогам сервісного керівництва Honda Lead 100 JF06. Поршень орієнтують згідно з конструкцією двигуна, поверхні тертя змащують мастилом, придатним для складання двотактного мотора, а кріплення затягують у визначеній виробником послідовності та з потрібним моментом. Нові прокладки підбирають окремо; повторне використання пошкоджених або обтиснутих ущільнень може спричинити негерметичність.

ЦПГ SEE Ø51 мм підходить для планового відновлення Honda Lead 100 JF06 після діагностики циліндрової частини. Точний збіг моделі, діаметра циліндра, пальця та посадкових елементів дає змогу виконати ремонт без переходу на збільшений розмір і відновити належну компресію за умови правильного складання та справності сполучених деталей.
