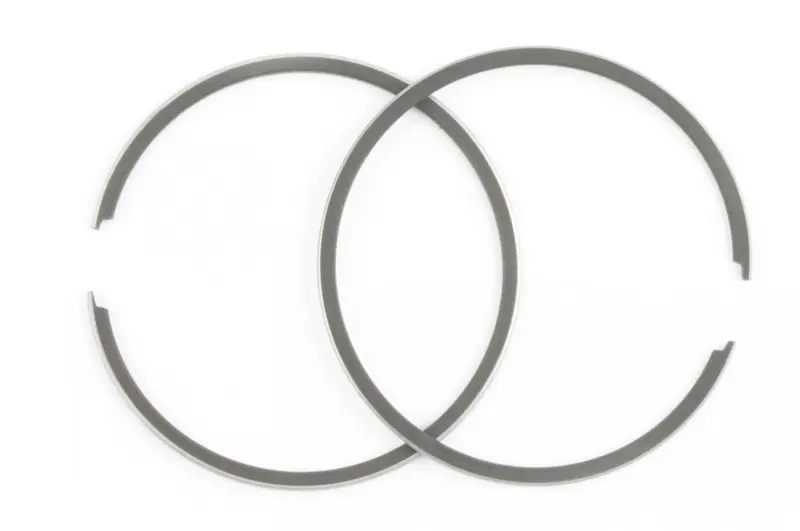

Поршневі кільця SEE Honda TACT 50 AF16 STD 41,00 мм

Поршневі кільця SEE для Honda TACT 50 AF16, STD 41,00 мм

Комплект призначений для обслуговування циліндро-поршневої групи скутера Honda TACT 50 з позначенням AF16. Розмір 41,00 мм та виконання STD відповідають стандартному, тобто номінальному, діаметру. Це принципово відрізняє комплект від ремонтних кілець 41,25 мм, 41,50 мм та інших збільшених варіантів. Деталь добирають одночасно до циліндра, поршня і поршневих канавок: збіг моделі скутера без перевірки фактичного розміру ЦПГ не є достатнім.

Поршневі кільця розташовуються в канавках поршня та ущільнюють проміжок між ним і стінкою циліндра. Під час роботи двигуна вони обмежують прорив газів із камери згоряння та беруть участь у передаванні тепла від поршня до циліндра. Від відповідності кілець діаметру циліндра й геометрії канавок залежать герметичність сполучення, компресія та нормальне переміщення поршня. Комплект складається з двох розрізних кілець, розрахованих на встановлення у відповідні поршневі канавки.

Що перевірити під час добору

• Модель: комплект розрахований на Honda TACT 50 AF16. Позначення AF16 потрібно звірити з конкретною модифікацією скутера та встановленою циліндро-поршневою групою.
• Діаметр: номінал комплекту становить 41,00 мм. Якщо циліндр розточували або раніше встановили поршень і кільця ремонтного розміру, варіант STD використовувати не можна.
• Стан циліндра: перед замовленням слід виміряти діаметр, овальність і конусність робочої поверхні. Нові кільця не усувають критичне зношення, задири або порушення геометрії циліндра.
• Поршневі канавки: необхідно зіставити кількість канавок, їхню ширину, глибину та профіль зі знятими кільцями. Кільце має розташовуватися у своїй канавці без перекосу й заклинювання.

Стандартний розмір підходить для номінальної пари поршень–циліндр 41,00 мм. Позначення STD і 41,00 мм потрібно враховувати разом: напис STD сам по собі не підтверджує сумісність, якщо циліндр уже ремонтували або у двигуні встановлена інша ЦПГ. За помітного зношення спочатку виконують дефектування циліндра та поршня, а потім добирають кільця розміру, що відповідає результатам вимірювання.

Рекомендації зі встановлення

Монтаж виконують на розібраній та очищеній циліндро-поршневій групі. Канавки поршня очищають від нагару й відкладень, після чого перевіряють їхній стан. До встановлення на поршень кожне кільце рівно поміщають у циліндр і контролюють проміжок між кінцями відповідно до ремонтних даних двигуна. Також перевіряють бічний зазор у канавці. Ці операції дають змогу виявити невідповідність розміру до остаточного складання.

Кільця встановлюють у призначені для них канавки за допомогою відповідного інструмента, розкриваючи лише настільки, наскільки потрібно для проходження через верх поршня. Їх не можна надмірно розтискати, перекручувати або надягати спіральним рухом: такий монтаж здатний деформувати чи зламати деталь. Якщо кільце має покажчик сторони, під час складання дотримуються заданої орієнтації. Перед введенням поршня в циліндр потрібно переконатися, що обидва кільця вільно рухаються в канавках, правильно стискаються та не чіпляються за край циліндра.

Коли потрібна заміна

Зношення кілець може супроводжуватися зниженням компресії, ускладненим запуском і втратою тяги, проте ці ознаки не вказують лише на одну причину. Рішення про заміну приймають після вимірювання циліндра, огляду поршня та перевірки канавок. Комплект SEE STD 41,00 мм підходить для ремонту, за якого номінальні деталі ЦПГ зберігають допустиму геометрію. Точний добір і акуратне встановлення допомагають відновити ущільнення між поршнем та циліндром без переходу на невідповідний ремонтний розмір.
