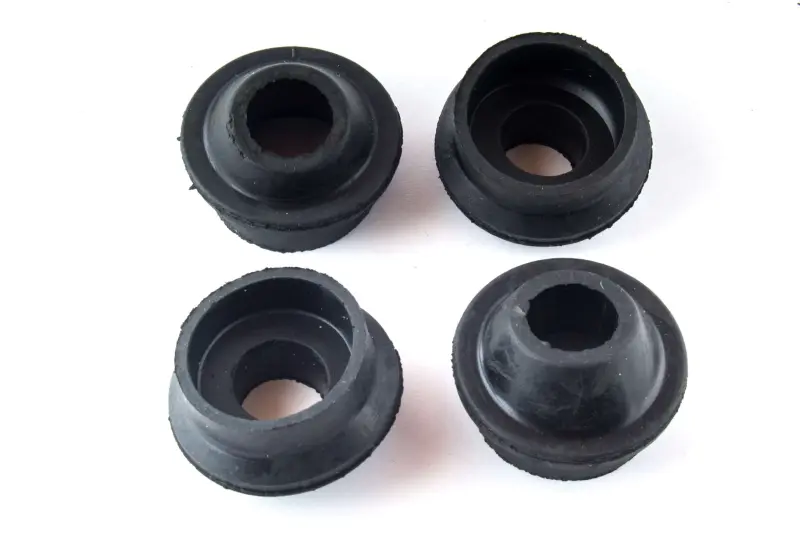

Втулки трубок штанг ГРМ косі, 4 шт., Урал 650

Косі втулки трубок штанг ГРМ для мотоцикла Урал 650

Комплект призначений для ущільнення місць установлення трубок штанг газорозподільного механізму в опозитному двигуні мотоцикла Урал 650. Ці формовані гумові деталі встановлюються навколо трубок і закривають їхнє з’єднання з корпусними частинами двигуна. Правильна посадка ущільнень допомагає утримувати мастило всередині двигуна та зберігати чистоту його зовнішніх поверхонь.

До набору входять чотири однакові за призначенням втулки — за кількістю трубок штанг, які потрібно ущільнити у двоциліндровому двигуні. Комплект зручний під час розбирання обох сторін двигуна: старі деталі можна оновити одночасно, не залишаючи в сусідніх посадочних місцях потріскані або затверділі ущільнення. Косе виконання стосується форми деталі та має відповідати конфігурації посадочного місця.

Коли потрібна заміна

Стан втулок перевіряють у разі появи слідів мастила біля основ трубок штанг, під час ремонту циліндропоршневої групи, зняття головок або обслуговування деталей приводу клапанів. Підставою для встановлення нового комплекту також є тріщини, втрата еластичності гуми, деформація крайок і нещільна посадка старих ущільнень. Якщо двигун уже розібраний і доступ до трубок відкритий, доцільно оглянути всі чотири позиції: однакові деталі працюють у подібних температурних умовах і нерідко старіють приблизно одночасно.

Що перевірити перед замовленням

• Модель двигуна. Комплект заявлений для чотиритактних мотоциклів Урал із двигуном об’ємом 650 см³.
• Тип деталі. Це гумові ущільнення трубок штанг ГРМ, а не напрямні втулки клапанів, втулки коромисел чи деталі підвіски.
• Форма. Потрібне саме косе виконання. Порівняйте профіль, висоту посадочних ступенів, розташування буртика та форму центрального отвору зі знятою деталлю.
• Кількість. У комплекті чотири втулки. До початку ремонту визначте, чи потрібно оновити всі місця встановлення, чи лише частину ущільнень.
• Стан суміжних деталей. Трубки й посадочні поверхні мають бути без задирок, гострих крайок, забруднень і старих відкладень, здатних порушити прилягання гуми.

Установлення та перевірка результату

Роботу виконують після отримання доступу до трубок штанг у порядку, передбаченому настановою з ремонту конкретної модифікації Урала. Перед складанням посадочні поверхні очищають, а нові втулки перевіряють на відсутність порізів і деформації. Косий профіль орієнтують так само, як у штатної деталі. Ущільнення повинно рівно ввійти в посадочне місце без загортання крайки, перекосу та затискання між металевими поверхнями.

Не варто проштовхувати втулку гострим інструментом або намагатися компенсувати неправильну форму надмірним зусиллям. Якщо деталь сідає нерівномірно, спочатку перевіряють орієнтацію, відповідність профілю та стан трубки. Порядок застосування монтажного мастила чи ущільнювального складу обирають за ремонтною документацією двигуна: випадковий засіб може бути несумісним із гумою або ускладнити подальше обслуговування.

Після складання перевіряють рівномірність посадки всіх чотирьох втулок, повертають на місце демонтовані деталі та виконують передбачені для двигуна регулювання. Під час першого запуску контролюють ділянки навколо трубок штанг: свіжі сліди мастила не повинні з’являтися. Така перевірка дає змогу одразу виявити загорнуту крайку, забруднення посадочного місця або неправильну орієнтацію, не відкладаючи повторне розбирання до наступного обслуговування.

Комплект підходить для планового відновлення герметичності двигуна Урал 650 та для ремонту, під час якого старі гумові втулки вже втратили форму. Перед придбанням обов’язково зіставте косий профіль і посадочну геометрію з раніше встановленими деталями: на мотоциклах різних років і модифікацій можуть застосовуватися відмінні варіанти ущільнень.
